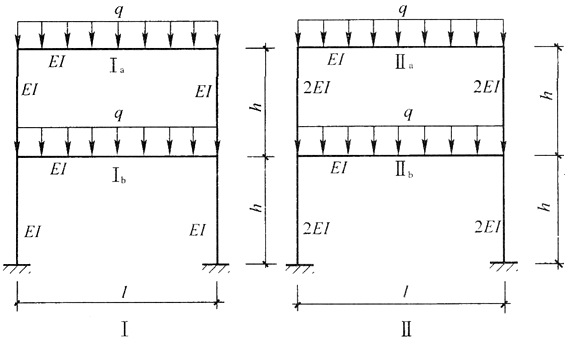

所示为单跨双层框架,因柱抗弯刚度不同,梁跨中弯矩最小的位置是( )。
A.Ⅰ中的Ⅰa点B.Ⅰ中的Ⅰb点C.Ⅱ中的Ⅱa点D.Ⅱ中的Ⅱb点
选项
A.Ⅰ中的Ⅰa点
B.Ⅰ中的Ⅰb点
C.Ⅱ中的Ⅱa点
D.Ⅱ中的Ⅱb点
答案
D
解析
结构各部分之间弯矩之比等于其刚度之比。图Ⅰ中横梁刚度与竖杆刚度之比是1:1,而图Ⅱ中横梁刚度与竖杆刚度之比是1:2,显然图Ⅱ中横梁弯矩小。而横梁跨中弯矩的计算可由叠加法得到:M中=ql2/8-M端。其中M端是指横梁与竖杆刚性联结角点的约束弯矩。由于框架中下层端部约束弯矩M端比上层端部约束弯矩大,故图Ⅱ中Ⅱb点弯矩M最小。
