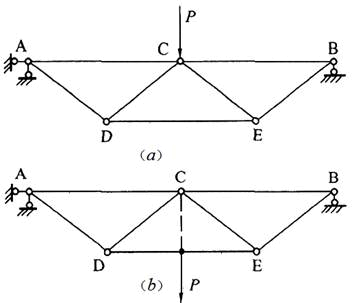

同一桁架在所示两种荷载作用下,哪些杆件内力发生变化?( )
A.仅DE杆B.AC、BC、DE杆C.CD、CE、DE杆D.所有杆件
选项
A.仅DE杆
B.AC、BC、DE杆
C.CD、CE、DE杆
D.所有杆件
答案
C
解析
先分析(a)图,由整体法求支座反力,再由结点法求各杆杆件内力,易知CD、CE两杆受压力,而在(b)中,C处的K型结点处在受对称荷载的对称结构的对称轴处,即可得CD、CE两杆均为零杆。AC、AD杆和BC、BE杆内力可用结点法求出,由于两结构中A、B两支座仅承受竖向反力,且均为P/2,因此两结构中AC、AD、BC、BE杆件内力对应相等,所以只有CD、CE、DE杆内力发生了变化。
