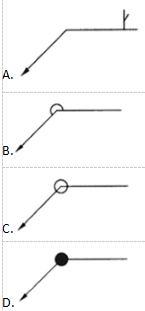

当钢结构的焊缝形式、断面尺寸和辅助要求相同时,钢结构图中可只选择一处标注焊缝,下列哪一个表达形式是正确的?( )
选项
答案
B
解析
《建筑结构制图标准》(GBT 50105—2010)第4.3.8条第1款规定,在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时,应按图4.3.8a(见)的规定,可只选择一处标注焊缝的符号和尺寸,并加注“相同焊缝符号”,相同焊缝符号为3/4圆弧,绘在引出线的转折处。 相同焊缝的标注方法
