某安装公司承包一商场的建筑电气施工,工程内容有变电所、供电干线、室内配线和电气照

admin2022-08-02  39

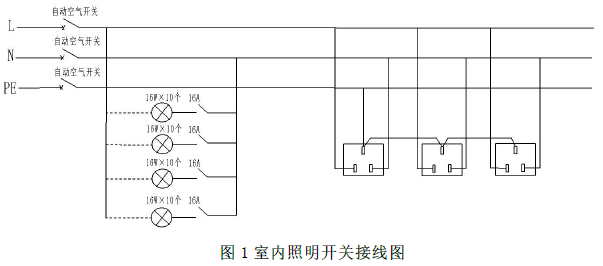

问题 某安装公司承包一商场的建筑电气施工,工程内容有变电所、供电干线、室内配线和电气照明。主要设备有电力变压器、配电柜、插接式母线槽(供电干线)、照明电器(灯具、开关、插座和照明配电箱)。合同约定设备、材料均由安装公司采购。安装公司项目部进场后,编制了建筑电气工程的施工方案、施工进度及劳动力计划。施工前,施工方案编制人员向施工作业人员作了分项、专项工程的施工方案交底,由于交底内容全面、细致,在施工中起到明显效果,促进了工程进展。在施工过程中,曾经发生了以下两个事件:事件一:施工人员在进行室内照明及开关接线的时候,按下图进行接线(见图1),被监理检查发现,图中有多处错误,后经整改才通过验收。事件二:电气照明施工方案中,部分灯具电源配管采用金属柔性导管,并利用金属柔性导管作为接地导体,同时嵌入式吸顶灯(5kg)采用木楔固定在楼板上,该方案在审批时被否定。经修改后通过验收。工程竣工阶段,安装公司项目部向建设单位提交了归档的竣工档案。内容有:图纸变更记录;设备、产品及物资质量证明、检查、安装记录;施工试验、检测记录;预检、复检、复测记录;其他需要向建设单位移交的有关文件和实物照片及音像、光盘等。建设单位认为:安装公司项目部提交的资料不全,要求安装工程公司项目部完善、补充。安装工程公司项目部全部整改补充后,建设单位同意该工程组织竣工验收。【问题】1.施工方案交底包括哪些内容?2.针对事件一,指出室内照明开关接线图中错误之处,说明理由。3.指出事件二中,电气照明施工方案被否定的原因。4.安装工程公司项目部向建设单位提交的竣工档案还缺少哪些内容?竣工档案中的图纸变更记录主要包括哪些记录?

选项

答案

解析 1.施工方案交底内容包括工程的施工程序和顺序、施工工艺、操作方法、要领、质量控制、安全措施、环境保护措施等。
2.
(1)PE(N)线上安装自动空气开关错误,因为PE(N)线上严禁装设开关或熔断器。(2)照明回路接40 个灯具错误,图中灯具并联连接回路电流过大不满足要求,因为照明配电箱内每一单相分支回路的电流不宜超过16A,灯具数量不宜超过25 个。
(3)图中开关接线错误,因为相线应经开关控制。
(4)图中插座接线错误,因为应左边接零线(N)右边接火线(L)。
(5)插座保护接地导接线错误,因为保护接地导体(PE)在插座之间不得串联连接。
3.电气照明施工方案被否定的原因:(1)利用金属柔性导管长距离敷设及作为接地导体。金属柔性导管的长度在在照明工程中不宜大于1.2m。金属柔性导管不应做保护导体的接续导体。
(2)嵌入式吸顶灯(5kg)采用木楔固定在楼板上。当吊灯灯具质量超过3kg 时,应采取预埋吊钩或螺栓固定。
4.(1)安装工程公司项目部向建设单位提交的竣工档案还缺少:一般施工记录;各种施工记录;质量事故处理记录;施工质量验收记录。图纸变更记录。
(2)包括:图纸会审记录、设计交底记录、设计变更记录、工程洽商记录。
