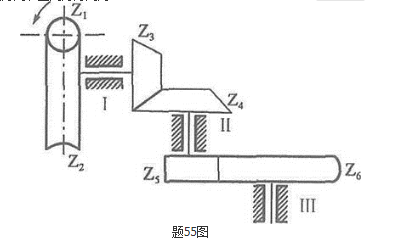

某传动装置如图所示,由蜗杆传动Z1、Z2,圆锥齿轮传动Z3、Z4,斜齿轮传动Z5、Z6组成。蜗杆为主动件,右旋,要求轴Ⅰ和轴Ⅱ上的轴向力分别能相互抵消一部分,则斜齿轮的螺旋方向和圆周力方向为( )。
A. 右旋,垂直纸面向里B. 右旋,垂直纸面向外C. 左旋,垂直纸面向里D. 左旋,垂直纸面向外
选项
A. 右旋,垂直纸面向里
B. 右旋,垂直纸面向外
C. 左旋,垂直纸面向里
D. 左旋,垂直纸面向外
答案
C
解析
首先,由主动蜗杆2,逆时针转动开始,根据传动轮系中各齿轮转向的规定,逐级确定各齿轮的转动方向,可知斜齿轮6转动方向向左。其次,由于锥齿轮产生在Ⅱ轴的轴向力竖直向下,为了部分平衡轴向力,所以斜齿轮5应产生竖直向上的轴向力。根据斜齿轮S的转动方向以及轴向力应使斜齿轮工作面受压,可以判断出斜齿轮5为右旋,斜齿轮6则为左旋。斜齿轮6为从动轮,圆周力方向应与其转动方向相同,即垂直纸面向里。故斜齿轮的螺旋方向和圆周力方向为C项。
