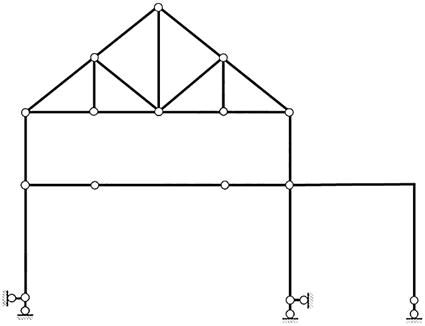

问题 图示体系是（　　）。A.几何不变体系，无多余约束B.瞬变体系C.几何不变体系，有多余约束D.常变体系
选项 A.几何不变体系，无多余约束
B.瞬变体系
C.几何不变体系，有多余约束
D.常变体系
答案 D
解析 最右侧为二元体，可去掉，对几何组成结果没有影响。上侧三角形屋架部分为几何不变部分，可以用一个横杆来代替，如题20解图所示。计算该简化结构的计算自由度，按结点算，结构有8个结点，12个单链杆，则：W＝2j－b＝2×8－12＝4＞0，故体系为几何常变体系。
