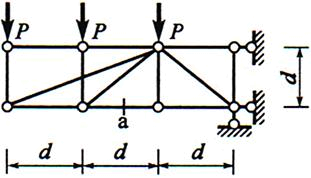

图示桁架a杆内力是( )。
A.2PB.-2PC.-3PD.3P
选项
A.2P
B.-2P
C.-3P
D.3P
答案
C
解析
以截面法分析。如图题解图所示,在桁架第二节间,取竖直截面。切开的四根杆件中,除a杆外,其余三根交于一点O,因此a杆为截面单杆。取左侧脱离体,设a杆为拉力,对O点取矩平衡条件:P·2d+P·d+Na·d=0,即得a杆内力为-3P(压力)。
