已知一矩形混凝土梁,如图所示,箍筋采用HRB335(fy=300MPa),箍筋直

练习题库2022-08-02  30

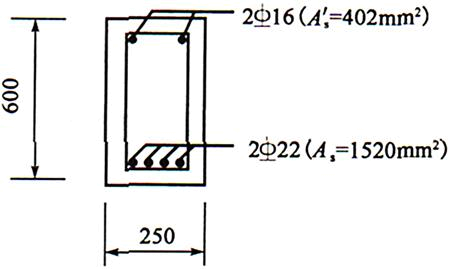

问题 已知一矩形混凝土梁,如图所示,箍筋采用HRB335(fy=300MPa),箍筋直径为Φ10,混凝土C30(fc=14.3MPa,ft=1.43MPa),as=40mm,K=1.2,V=300kN,试确定该梁的箍筋间距s是多少?( )A.100mmB.125mmC.150mmD.175mm

选项 A.100mm
B.125mm
C.150mm
D.175mm

答案 C

解析 箍筋可限制纵向钢筋的竖向位移,有效地阻止混凝土沿纵筋的撕裂,从而提高纵筋的销栓作用。由题,该梁为单筋矩形截面有腹筋梁,配筋方法如下:①截面尺寸复核:0.25fcbh0=0.25×14.3×250×560=500.5kN>KV=1.2×300=360kN,故截面尺寸满足抗剪要求。②验算是否按计算配箍:Vc=0.7ftbh0=0.7×14.3×250×560=140.14kN<KV=1.2×300=360kN,需要按计算配箍。由截面抗剪承载力公式:KV=0.7ftbh0+1.25(Asv/s)fyvh0,代入数据得:1.2×300×103=0.7×1.43×250×560+1.25×300×(2×78.5/s)×560,解得s=150mm。
