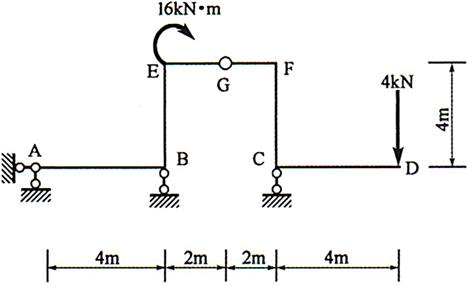

问题 图示结构，MEG和QBA值为（ ）。A．MEG＝16kN·m（上侧受拉），QBA＝8kNB．MEG＝16kN·m（下侧受拉），QBA＝0C．MEG＝16kN·m（下侧受拉），QBA＝－8kND．MEG＝16kN·m（上侧受拉），QBA＝16kN
选项 A．MEG＝16kN·m（上侧受拉），QBA＝8kN
B．MEG＝16kN·m（下侧受拉），QBA＝0
C．MEG＝16kN·m（下侧受拉），QBA＝－8kN
D．MEG＝16kN·m（上侧受拉），QBA＝16kN
答案 B
解析 图示结构由基本部分和附属部分组成。分析附属部分，对G点取矩∑MG＝0：4×6＋FyC×2＝0，得：FyC＝－12kN（FyC向下为正），由竖向受力平衡∑Y＝0：FQG－FyC－4＝0，解得：FQG＝－8kN（FQG使结构顺时针转动为正）。再分析基本部分，基本部分G端受到附属部分剪力作用，且FQG＝8kN，方向向上；那么MEG＝FQG×2＝8×2＝16kN·m（下侧受拉），MBA＝FQG×2－16＝8×2－16＝0，因此QBA＝0。
