  3. 某公司承建一座桥梁工程，该桥上部结构为4×40m 的预应力混凝土连续箱梁，箱梁采

某公司承建一座桥梁工程，该桥上部结构为4×40m 的预应力混凝土连续箱梁，箱梁采

admin2022-08-02  41

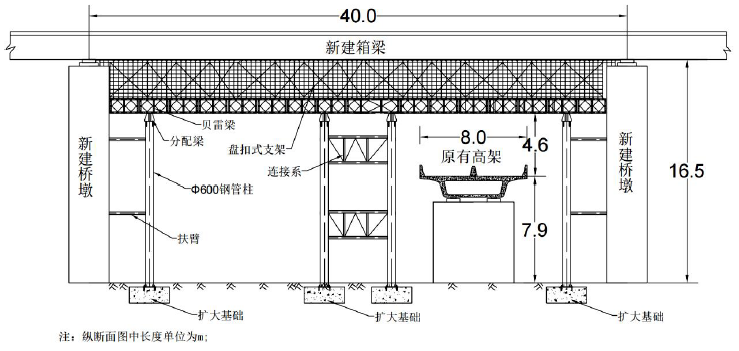

问题 某公司承建一座桥梁工程，该桥上部结构为4×40m 的预应力混凝土连续箱梁，箱梁采用单箱三室，桥台采用重力式U 型桥台，基础均采用Φ1500mm 钢筋混凝土钻孔灌注桩。上部结构采用支架法施工，其中第二跨跨越既有正在通行的高架桥，采用贝雷梁-盘扣组合支架形式，如图2-1 所示。图2-1：桥梁贝雷梁-盘扣组合支架纵断面图施工前，项目部编制相关施工方案，方案内容如下：（1）为了赶工期，项目部决定进行夜间施工，由于施工过程噪声太大，遭到附近居民的投诉，要求停止夜间施工。（2）贝雷梁-盘扣组合支架施工时，考虑到下方有通行高架桥，需提前在已有高桥上设置限高架，避免交通事故的发生。（3）支架预压检验合格后，采用重力式灌浆进行盆式橡胶支座安装，然后进行模板、钢筋、预应力孔道等安装，浇筑混凝土之前进行相关检查。（4）桥梁预应力张拉端钢绞线束横断面布置如图2-2 所示。预应力钢绞线采用直径Φ15.2mm 高强低松弛钢绞线。每根钢绞线由7 根钢丝捻制而成，截面积为140m ㎡。代号B 的钢绞线束由8 根钢绞线组成，其在箱梁内的管道长度为160.4m，锚具厚度为8cm，张拉工作长度为80cm。（5）张拉前拆除侧模、端头模板以及内模，张拉设备采用半年前另一项目使用的油泵、油表和千斤顶，张拉压浆后进行底模及支架拆除。图2-2：张拉端钢绞线束横断面布置图问题：1.方案一中，钻孔灌注桩夜间施工应该采取哪些措施。2.既有高架桥应设置几个限高架，为保证车辆通行安全还应采取哪些安全防护措施。3.方案三中，写出支架预压合格标准以及盆式橡胶支座安装要求。4.代号B 预应力束共需几根钢绞线，计算每根钢绞线的下料长度及预应力孔道最小内横截面积。5.简述侧模拆除的条件以及底模、支架拆除安全措施。使用另一项目的张拉设备是否合理，说明理由。6.模板支架拆除专项施工方案是否需要专家论证？说明理由。
选项
答案
解析 1.方案一中，钻孔灌注桩夜间施工应该采取哪些措施。
（1）为了赶工期，项目部决定进行夜间施工，由于施工过程噪声太大，遭到附近居民的投诉，要求停止夜间施工。
1.（1）施工现场的强噪声设备宜设置在远离居民区的一侧；
（2）夜间运输材料车辆进入施工现场，严禁鸣笛，装卸材料应做到轻拿轻放；
（3）对使用时产生噪声和振动的施工机具，应当采取消声、吸声、隔声等有效控制和降低噪声措施
2.既有高架桥应设置几个限高架，为保证车辆通行安全还应采取哪些安全防护措施。

2.（1）2 个；
（2）两侧应设防护栏杆，底部0.5m 采用踢脚板进行密封；贝雷梁上应挂安全网，防止杂物坠落；夜间应设警示灯。
3.方案三中，写出支架预压合格标准以及盆式橡胶支座安装要求。
（3）支架预压检验合格后，采用重力式灌浆进行盆式橡胶支座安装，然后进行模板、钢筋、预应力孔道等安装，浇筑混凝土之前进行相关检查。
3（1）各监测点最初24h 的沉降量平均值小于1mm；各监测点最初72h 的沉降量平均值小于5mm。
（2）1）支座安装前检查支座连接状况是否正常，不得松动上下钢板连接螺栓。
2）支座就位部位的垫石凿毛，清除预留锚栓孔中的杂物和积水，安装灌浆用模板，检查支座中心位置及标高后，采用重力方式灌浆。
3）灌浆材料终凝后，拆除模板，检查是否有漏浆，待箱梁浇筑完混凝土后，及时拆除各支座的上下钢板连接螺栓。
补充考点：地基预压①地基预压荷载：结构自重与钢管支架、模板重量之和的1.2 倍；
②地基预压目的：检验地基的处理程度（承载能力、沉降状况）；③预压验收判定标准：各测点连续24h 沉降量平均值小于1mm；各测点连续72h 沉降量平均值累计小于5mm。
补充考点：支架预压①支架预压荷载：结构自重及未铺设的模板重量之和的1.1 倍；②支架预压目的：检验支架的安全性以及收集施工沉降数据，消除非弹性变形；③预压验收判定标准：各测点最初24h 沉降量平均值小于1mm；各测点最初72h 沉降量平均值累计小于5mm。
4.代号B 预应力束共需几根钢绞线，计算每根钢绞线的下料长度及预应力孔道最小内横截面积。

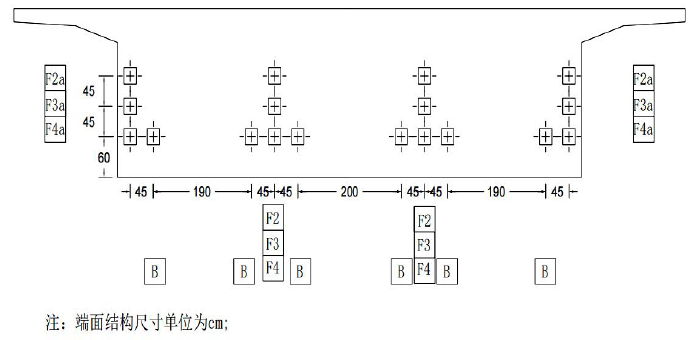

（4）桥梁预应力张拉端钢绞线束横断面布置如图2-2 所示。预应力钢绞线采用直径Φ15.2mm 高强低松弛钢绞线。每根钢绞线由7 根钢丝捻制而成，截面积为140m ㎡。代号B 的钢绞线束由8 根钢绞线组成，其在箱梁内的管道长度为160.4m，锚具厚度为8cm，张拉工作长度为80cm。

4.（1）共需钢绞线根数：8×6=48 根
（2）每根下料长度=160.4+（0.08+0.8）×2=162.16m；
（3）孔道最小内横截面积：140×8×2=2240m ㎡。
管道的内横截面积至少应是预应力筋净截面积的2.0 倍。不足这一面积时，应通过试验验证其可否进行正常压浆作业。超长钢束的管道也应通过试验确定其面积比。
5.简述侧模拆除的条件以及底模、支架拆除安全措施。使用另一项目的张拉设备是否合理，说明理由。
（5）张拉前拆除侧模、端头模板以及内模，张拉设备采用半年前另一项目使用的油泵、油表和千斤顶，张拉压浆后进行底模及支架拆除。
5.（1）非承重侧模应在混凝土强度能保证结构棱角不损坏时方可拆除，混凝土强度宜为2.5MPa 及以上。
（2）1）模板、支架和拱架拆除现场应设作业区，其边界设警示标志，并由专人值守，非作业人员严禁入内。
2）模板、支架和拱架拆除采用机械作业时应由专人指挥。
3）模板、支架和拱架拆除应由上而下逐层进行，严禁上下同时作业。
4）严禁敲击、硬拉模板、杆件和配件。
5）严禁抛掷模板、杆件、配件。
6）拆除的模板、杆件、配件应分类码放。
（3）不合理；理由：张拉设备的校准期限不得超过半年，且不得超过200 次张拉作业。
6.（1）需要；
（2）理由：从图1 中可以看出支架搭设高度16.5m，大于8m，属于超过一定规模的危大工程，所以需要专家论证。
