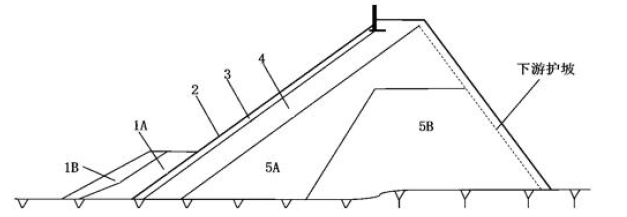

问题 某水利工程旨在为周边城市进行供水，工程的主要建筑物有：混凝土面板堆石坝、溢洪道、输水隧洞，引水建筑物排灌结合泵站等。水库的设计总库容为9×107m3，设计年引水量为3×108m3，计划工期为11 个月，于2017 年9 月开工。最大坝高达到96m，大坝上游坡比1:1.2，下游坡比1:0.7。坝体材料分区包括：石渣压重区、黏土铺盖区、垫层区、下游护坡等，大坝材料分区示意图见下图所示：在施工过程中发生如下事件：事件一：合同约定闸门、启闭机、电动机等主要工程设备由发包人提供。发包人于2018年5 月28 日通知承包人在2018 年5 月31 日到××地点进行验货。事件二：承包人在进行堆石填筑过程中，某单元工程质量不合格，监理单位要求对不合格的施工面进行返工重做，由此造成直接经济损失35 万元，处理该事故延误工期5 天。事件三：该工程中堆石坝为一个单位工程，包含25 个分部工程，分部工程质量全部合格，其中达到质量优良的有18 个，主要分部工程全部优良，质量事故全部按照要求进行了处理，质量缺陷全部处理完成并备案，外观得分率达到88.7%。事件四：工程完工后由施工单位编制竣工图，某张图纸变面积占此图纸总面积的25%，施工单位直接在原图上进行了修改和标注并加盖竣工图章。1.指出图2 中2、3、4、5A、5B 分别是什么？该工程的工程等别、规模及主要建筑物级别。2.找出事件一中的不妥之处，并改正。3.质量事故分为哪几级。事件二中的事故属于哪一级，并说明原因。4.根据事件三判断大坝应评定为优良还是合格，说明理由。并说明质量缺陷备案表如何填写及主要内容包括哪些。5.指出事件四中施工单位应如何正确编制此图纸的竣工图。
选项
答案
解析 1.（1）2：混凝土面板；3：垫层区；4：过渡区；5A：主堆石区；5B：下游堆石区（次堆石区）。
（2）工程等别为Ⅱ等、规模为大（2）型、混凝土面板堆石坝为1 级、其他主要建筑物为2 级。
2.不妥之处：发包人于2018 年5 月28 日通知承包人在2018 年5 月31 日到交货地点进行验货不妥。
改正：发包人应在材料和工程设备到货7 天前通知承包人，承包人应会同监理人在约定的时间内，赴交货地点共同进行验收。
3.质量事故包括：一般质量事故、较大质量事故、重大质量事故、特大质量事故。
事件二中属于较大质量事故。
原因：土石方工程造成直接经济损失35 万元属于较大质量事故，处理事故延误工期5 天属于一般质量事故，则此事故属于较大质量事故。
4.（1）评定为合格。
理由：堆石坝单位工程所含分部工程质量全部合格，外观质量得分率达到70%以上，满足合格标准。事件二中发生较大质量事故，故不符合优良标准，因此只能评定为合格。
（2）质量缺陷备案表由监理单位组织填写。质量缺陷备案的内容包括：质量缺陷产生的部位、原因，对质量缺陷是否处理和如何处理以及对建筑物使用的影响等。
5.该图纸图面变更25%＞20%，因此需要重新绘制竣工图。重新绘制竣工图需要按原图编号，图号末尾加注“竣”字，或在新图标题栏内注明“竣工阶段”。重新绘制竣工图图幅、比例和文字字号及字体应与原施工图一致。施工单位重新绘制的竣工图，标题栏应包含施工单位名称、图纸名称、编制人、审核人、图号、比例尺、编制日期等标识项，并逐张加盖监理单位相关责任人审核签字的竣工图审核章。
