某引水隧洞长度为1000m,设计断面为直径5m的圆形,目前开展可行性研究阶段。隧

admin2022-08-02  131

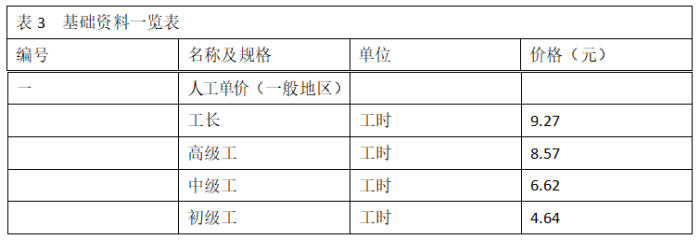

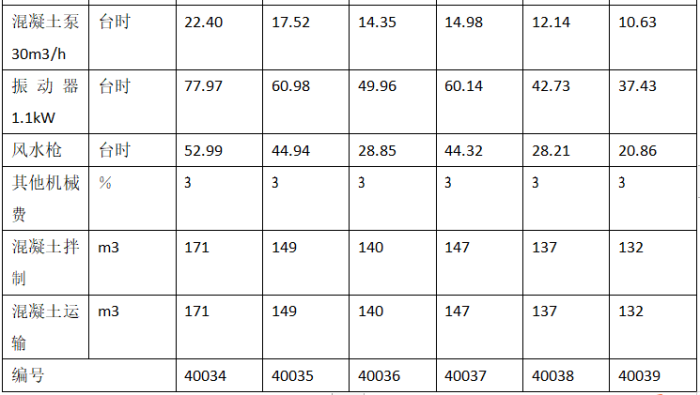

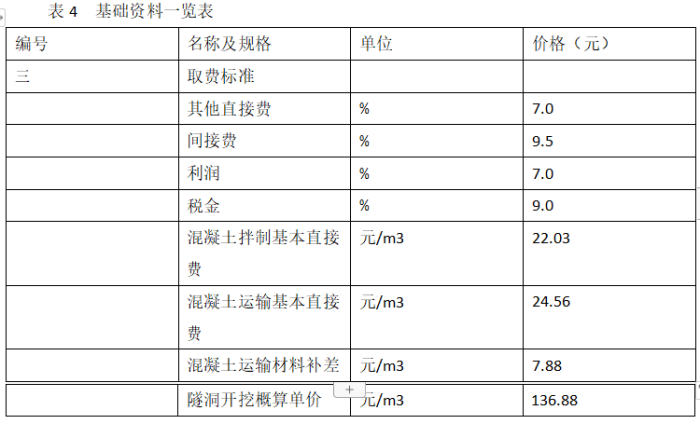

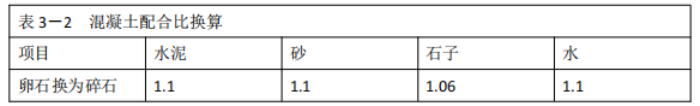

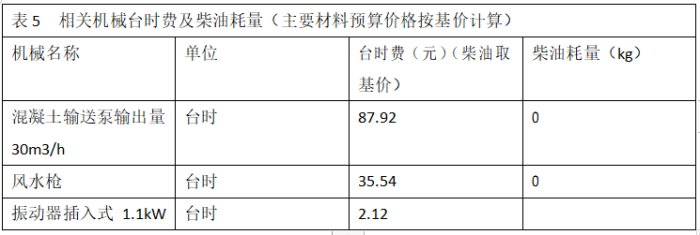

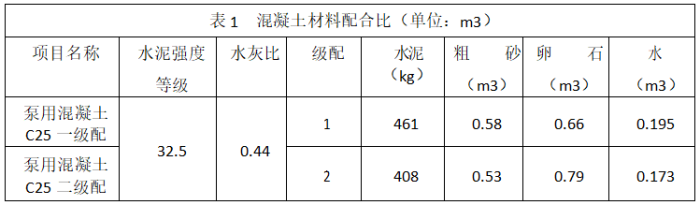

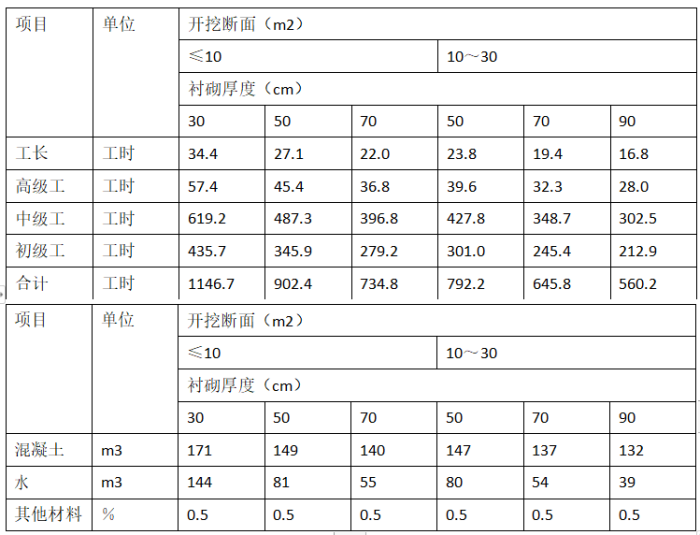

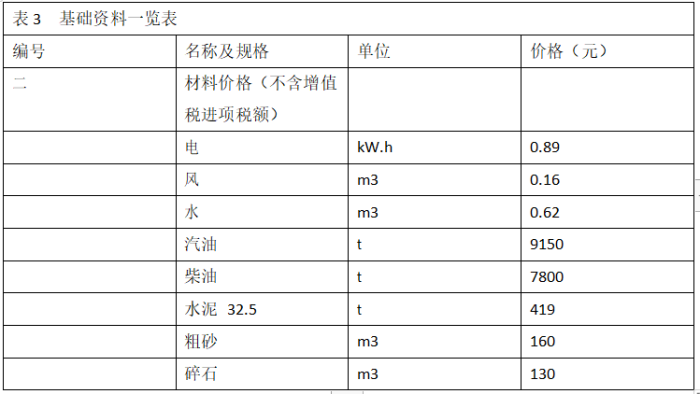

问题 某引水隧洞长度为1000m,设计断面为直径5m的圆形,目前开展可行性研究阶段。隧洞开挖断面为圆形,衬砌厚度50cm。假设施工超挖为15cm,衬砌采用二级配泵送C25混凝土,二级配泵送C25混凝土的标准配合比资料如表 1 所示。表 1 C25 混凝土的标准配合比 (单位:m3)二、问题1.计算设计开挖量和混凝土衬砌量。2.计算预计开挖出渣量和混凝土衬砌工程量。3.计算隧洞衬砌混凝土材料价格?4.计算混凝土衬砌单价。(混凝土泵入仓浇筑)5.计算该隧洞工程估算投资(只考虑洞挖和混凝土衬砌)。已知:1.受当地环境限制,工地附近无天然卵石,拟采用碎石代替卵石作为混凝土骨料,已知混凝土配合比换算如表 3-2 所示。假设混凝土综合损耗率为 5%。注:水泥按重量计、砂、石子、水按体积计。本案例计算中不考虑工程量阶段系数,所有计算结果保留两位小数,π取 3.14。2.水泥、汽油、柴油、砂石料基价分别取 255 元/t、3075 元/t、2990 元/t、70 元/m3。其他已知条件如表 3、4、5 所示。四-7 洞衬砌适用范围:圆形、马蹄开、直墙圆拱等各式平洞。(1)混凝土泵入仓浇筑单位:100m3

选项

答案

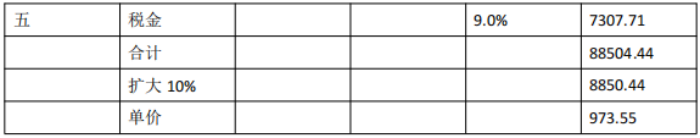

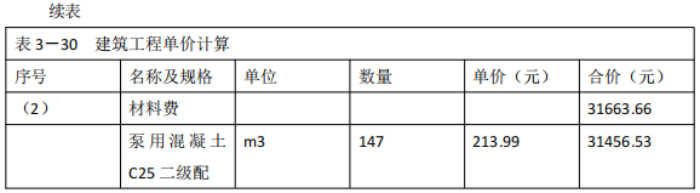

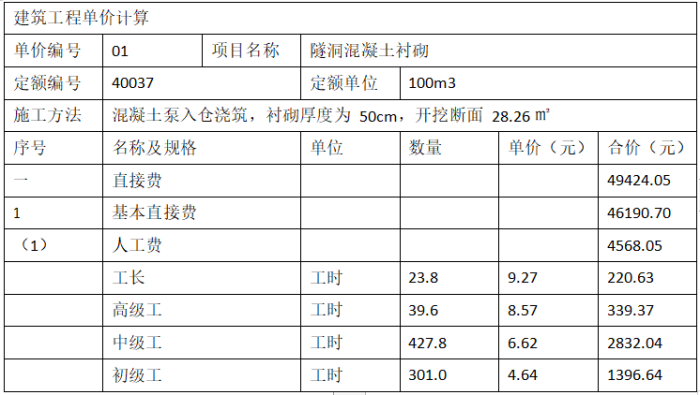

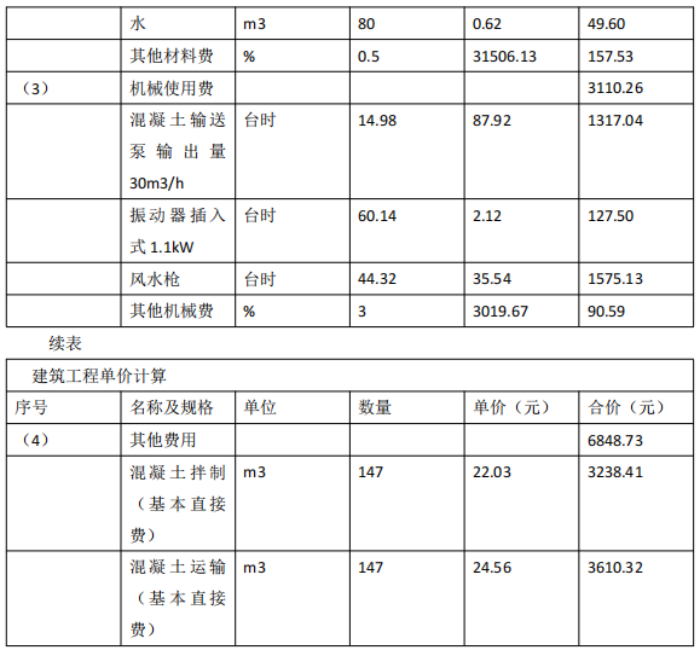

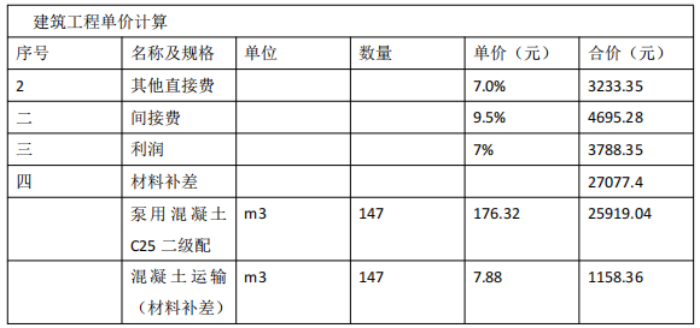

解析 问题 1:设计开挖量=3.14×(5÷2+0.5)2×1000=28260(m3) 设计混凝土衬砌量=3.14×[(5÷2+0.5)2-(5÷2)2]×1000=8635(m3)问题 2:(1)预计开挖出渣量=3.14×(5÷2+0.5+0.15)2×1000=31156.65(m3)(2)施工混凝土衬砌量=3.14×[(5÷2+0.5+0.15)2-(5÷2)2]×1000=11531.65(m3)预计混凝土衬砌量=11531.65×(1+5%)=12108.23(m3)问题 3:(1)隧洞衬砌混凝土材料预算价格计算如下: 混凝土材料基价为:255÷1000×408×1.1+70×0.79×1.06+70×0.53×1.1+0.62×0.173×1.1=213.99(元/m3)混凝土的材料补差为:(419-255)÷1000×408×1.1+(130-70)×0.79×1.06+(160-70)×0.53×1.1=176.32(元/m3) 混凝土材料单价=213.99+176.32=390.31(元/m3)问题四:开挖断面为:(5÷2+0.5)2×3.14=28.26(㎡)问题 5:隧洞工程估算投资=隧洞开挖概算单价×1.1×设计开挖工程量+隧洞混凝土衬砌估算单价×设计混凝土衬砌工程量=136.88×1.1×28260+973.55×8635 =12661655.93(元/m3)=1266.17(万元/m3)
