某省有一项大型水资源配置工程,其中一段引水隧洞的设计资料,该段隧洞总长3910m

题库2022-08-02  58

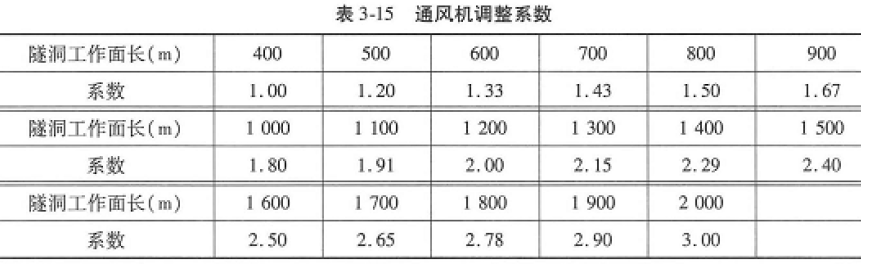

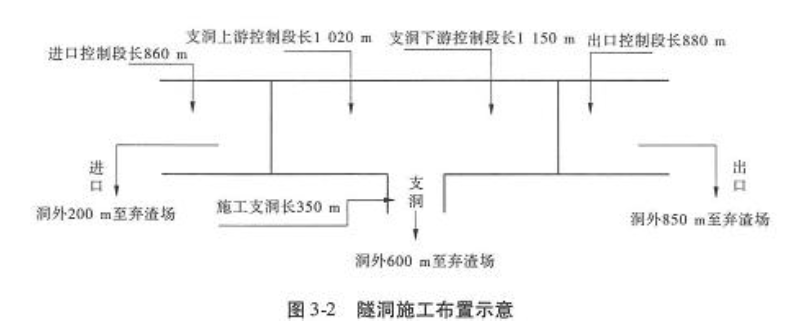

问题 某省有一项大型水资源配置工程,其中一段引水隧洞的设计资料,该段隧洞总长3910m,隧洞采用城门洞形断面。考虑工期要求,设置有一条施工支洞,长350m,隧洞开挖设计采用风钻钻孔爆破的施工方法,隧洞施工布置示意见图3-2。根据设计确定的出渣方案,将隧洞分为四段:进口控制段860m,施工支洞上游控制段020m,施工支洞下游控制段1150m,以及出口控制段880m。隧洞开挖设计采用液压凿岩台车施工,根据《水利建筑工程概算定额》规定,洞井石方开挖定额中通风机台时量是按一个工作面长度400m 拟订的,如工作面长度超过400m,应按表3-15 调整通风机台时定额量二、问题1.用内插法计算各控制段的通风机调整系数,并加权平均计算整段隧洞的通风机综合调整系数。2.用加权平均法计算该段隧洞出渣的综合运距。以上计算结果均保留两位小数。

选项

答案

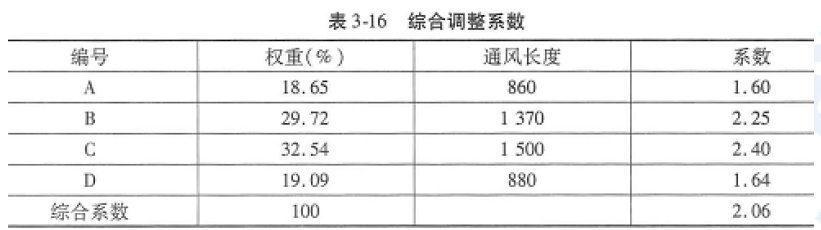

解析 问题1:(1)计算各段通风机工作面所占权重。设进口控制段860m 为A 段,施工支洞上游控制段1020m 为B 段,考虑350m 长的施工支洞,该段工作面长度为1370m,施工支洞下游控制段1150m 为C 段,考虑350m 长的施工支洞,该段工作面长度为1500m,出口控制段880m 为D 段,各段工作面长度之和为860+1370+1500+880=461O(m)。则各段通风机工作面所占权重为:A 段:860÷4610=18.65%B 段:(1020+350)÷4610=29.729 毛C 段:(1150+350)÷4610=32.54%D 段:880÷4610=19.09%(2)计算通风机定额综合调整系数。A 段的长度860m 在800-900m 的区间内,用内插法计算该段通风机调整系数:1.50+(1.67-1.50)×(860-800)÷(900-800)=1.60B 段的长度为1020m,加上350m 的施工支洞,通风机工作面长度为1020+350=1370(m),在1300-1400m 的区间内,用内插法计算该段通风机调整系数:2.15+(2.29-2.15)×(1370-1300)÷(1400-1300)=2.25C 段的长度为1150m,加上350m 的施工支洞,通风机工作面长度为1150+350=1500(m),该段通风机调整系数为2.40。D 段的长度880m 在800-900m 的区间内,用内插法计算该段通风机调整系数:1.50+(1.67-1.50)×(880-800)÷(900-800)=1.64用加权平均计算整段隧洞3910m 的综合调整系数:18.65%×1.60+29.72%×2.25+32.54%×2.40+19.09%×1.64=2.06综合调整系数计算结果见表3-16。由计算可知,整段隧洞的通风机综合调整系数为2.06。问题2:由图3-2 可知,A 段从隧洞进口出渣,B 段和C 段由施工支洞出渣,D 段由隧洞出口出渣,计算原理同问题1,计算权重采用隧洞各段长度,不含施工支洞长度。据此计算洞内综合运距见表3-170计算洞内综合运渣距离:21.99%×630+26.09%×1460+29.41%×1525+22.51%×1290=1258.33(m)
