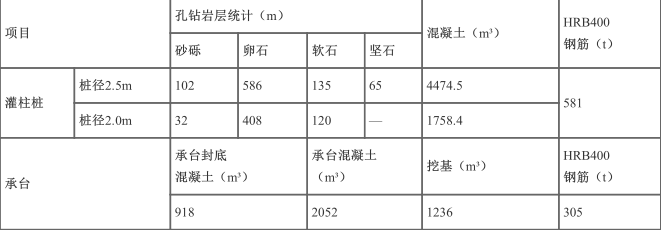

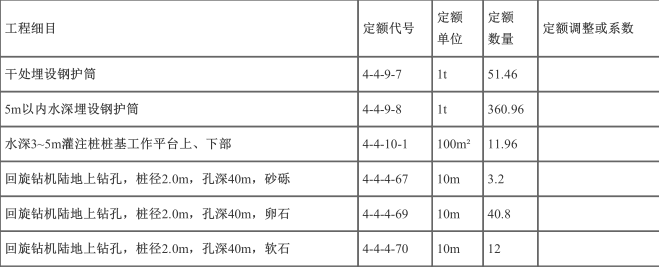

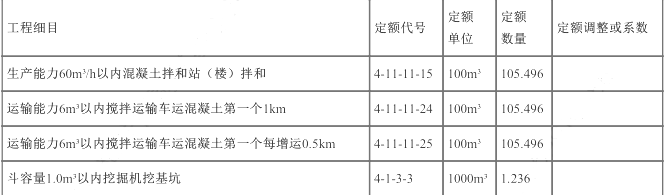

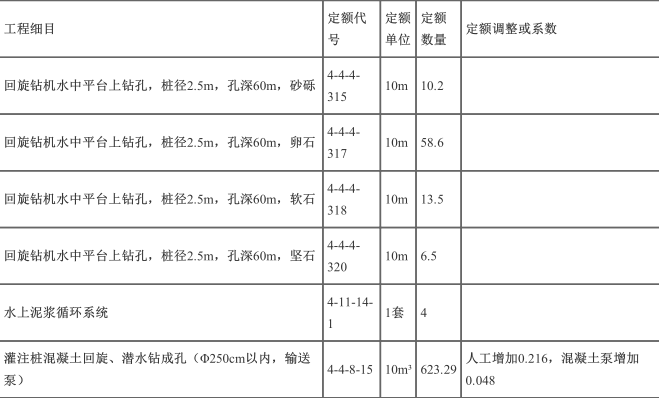

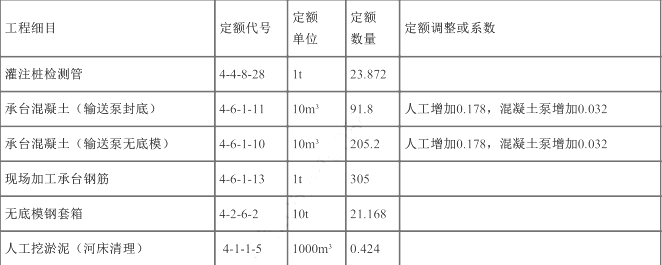

问题 某预应力 5 孔混凝土连续桥梁，全桥长 350m 。 0 号台位于岸上， 1 号～ 4 号墩均在水中，水深 4.8m 。桥台采用 8 根 Φ2.0钻孔灌注桩，桩长 30 ～ 40m ，桥墩均采用 6 根 Φ2.5 钻孔灌注桩，桩长 30 ～ 40m ，承台尺寸为 900cm ×1900cm×300cm 。施工组织考虑搭便桥进行施工（便桥费用此处不计），混凝土集中拌和、泵送施工，桩基、承台混凝土的平均泵送距离为 200m 。桥台钢护筒按单根长度 3.5m 计，桥墩钢护筒按单根长度 10m 计。钢套箱按 150kg/m2 计，检测管每延米质量为 4kg ，钻孔设备采用回旋钻机，拌合站距桥址 1.5km ，拌合站安拆和弃方运输不计。经统计施工图所列主要工程数量如下：问题：1. 请列出计算本桥基础工程施工图预算所需的辅助工程量，需要时辅以文字说明。（计算时均保留两位小数）2. 请列出该桥基础工程施工图预算所涉及的相关定额名称、单位、定额表号、数量、定额调整等内容，并填入表中。
选项
答案
解析 1. 计算辅助工程量（ 1 ）钻孔灌注桩钢护筒桥台桩为陆上桩，桩径 2.0m 的单根护筒长度按 3.5m 计，共 16 根。质量： 16×3.5×0.919=51.46 （ t ）。桥墩桩为水中桩，桩径 2.5m 的单根护筒长度按 10m 计，共 24 根。质量： 24×10×1.504=360.96 （ t ）。（ 2 ）水中施工平台　　根据承台的平面尺寸，拟定水中施工平台平面尺寸为 13m×23m 。 面积： 13×23×4=1196 （ m2 ）。（ 3 ）钻孔桩通过的土层及桩身混凝土　　 2m 桩桩长计算： 1758.4÷ （ 2 2 ×π÷4 ） ÷16=35 （ m ）2m 桩定额孔深计算：　　平均入土深度：（ 32+408+120 ） ÷16=35 （ m ），护筒高度高出地面 0.3m ，定额孔深 35.3m ，定额取 40m 以内。　　 2.5m 水中桩定额孔深计算：　　平均入土深度：（ 92+629+135+32 ） ÷24=37 （ m ），水深 4.8m ，钢护筒高出水面 1~2 m ，定额孔深： 37 +4.8 +2=43.8 （ m ），定额取 60m 以内。（ 4 ）承台钢套箱按设计混凝土数量反算 2.5m 桩桩长：4474.5÷ （ 2.5 2 ×π÷4 ） ÷24=38 （ m ）即平均桩长比入土深度大 1m ，也就是说本项目为高桩承台。但由于承台封底混凝土厚度 918÷ （ 9×19×4-2.52×π÷4×6×4 ） =1.62m ＞ 1m ，即应考虑适当清理河床，然后再在清理完毕后的河床上设置无底钢套箱。清理河床数量 =9×19× （ 1.62-1 ） ×4=424.08 （ m3 ）钢套箱高度按高于施工水位 0.5m 计，入土深度按 1.0m 计。需 4 套钢套箱。每套钢套箱表面积 = （ 9+19 ） ×2× （ 1+4.8+0.5 ） =352.80 （ m2 ）每套钢套箱质量 =352.80×0.15=52.92 （ t ）四套钢套箱质量 =52.92×4=211.68 （ t ）（ 5 ）混凝土泵送调整因泵送水平距离平均为 200m ，定额综合距离为 100m ，超过 100m 。超过 2 个单位。每 100m3 灌注桩增加：人工 2×1.08=2.16 工日，混凝土输送泵 2×0.24=0.48 台班。每 100m3 承台增加：人工 2×0.89=1.78 工日，混凝土输送泵 2×0.16=0.32 台班。（ 6 ）混凝土拌和工程量（ 4474.5+1758.4 ） ×1.197+ （ 918+2052 ） ×1.04 =10549.58 （ m3 ）（ 7 ）桩径大于 1.5m 时，应埋设 4 根检测管，检测管长度比桩长多 0.5m 。检测管质量：（ 35+0.5 ） ×16×4×4+ （ 38+0.5 ） ×24×4×4=23872(kg) =23.872(t)2. 定额选用及数量。本项目桥梁基础工程施工图预算计算数据见下表。
