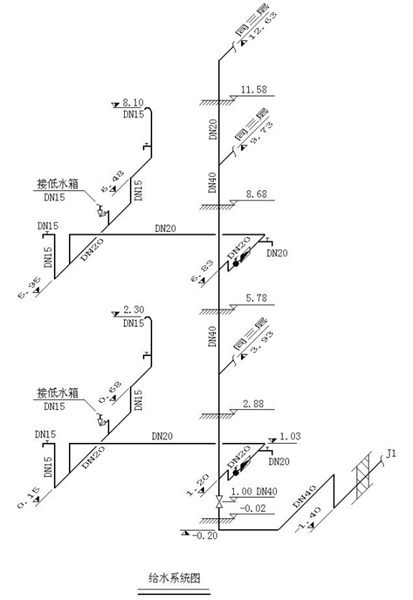

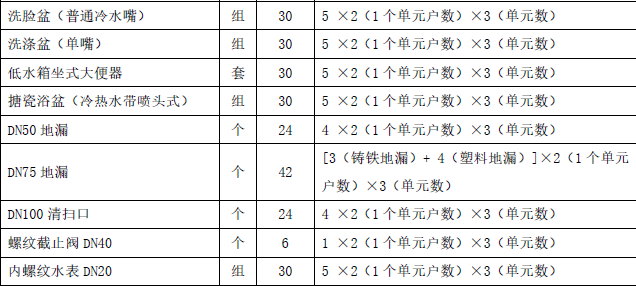

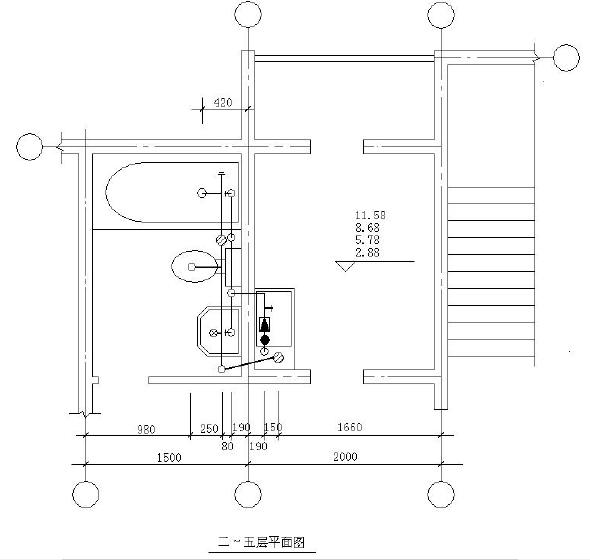

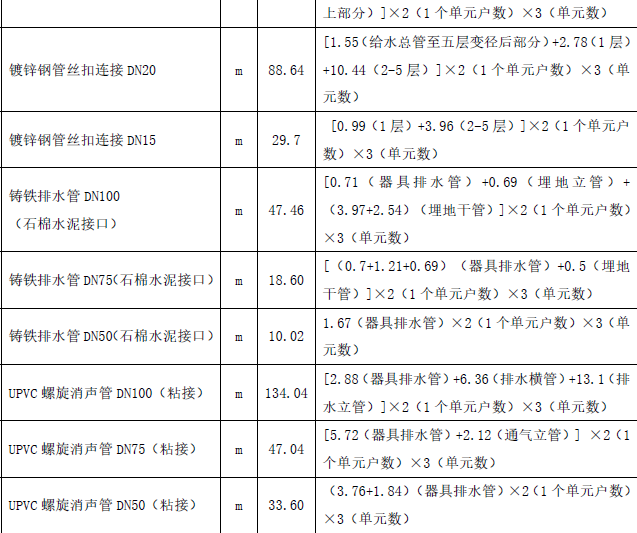

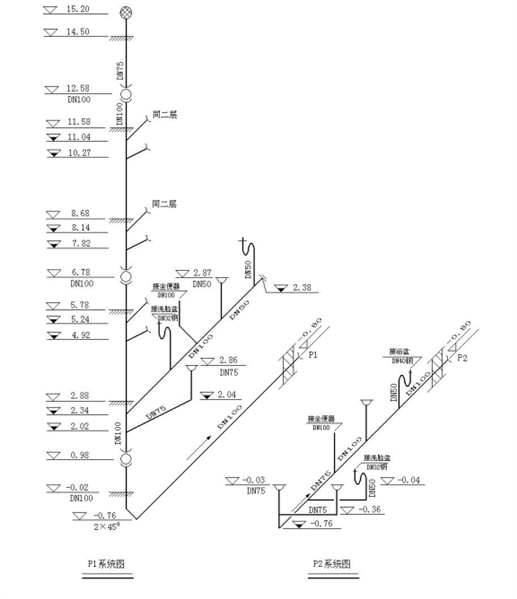

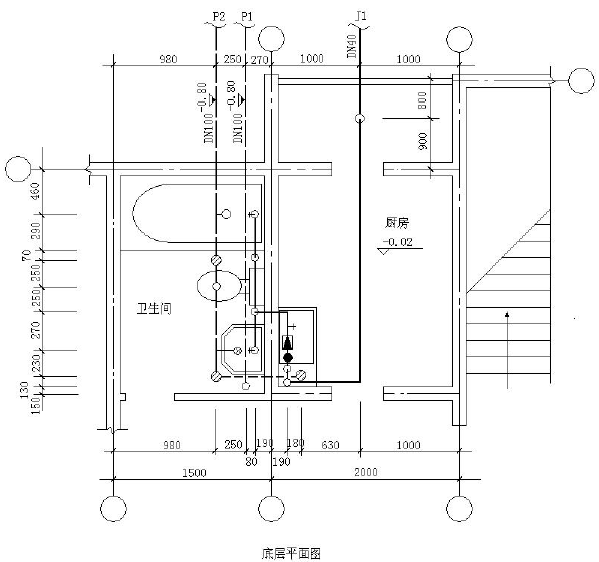

问题 工程概况1.本题为××住宅楼的室内给水排水工程，本住宅楼共5 层，由三个布局完全相同的单元组成，每单元一梯两户。因对称布置，所以只画出了1/2 单元的平面图和系统图。如图7.4图7.6 所示。图中标注尺寸标高以米计，其余均以毫米计。所注标高以底层卧室地坪为±0.00米，室外地面为-0.60 米。2.给水管采用镀锌钢管，丝扣连接。排水管地上部分采用UPVC 螺旋消声管，粘接连接。埋地部分采用铸铁排水管，承插连接，石棉水泥接口。3.卫生器具安装均参照《全国通用给水排水标准图集》的要求，选用节水型。洗脸盆龙头为普通冷水嘴；洗涤盆水龙头为冷水单嘴；浴盆采用1200×650 的铸铁搪瓷浴盆，采用冷热水带喷头式（暂不考虑热水供应）。给水总管下部安装一个J41T-1.6 螺纹截止阀，房间内水表为螺纹连接旋翼式水表。4.施工完毕，给水系统进行静水压力试验，试验压力为0.6MPa，排水系统安装完毕进行灌水试验，施工完毕再进行通水、通球试验。排水管道横管严格按坡度施工，图中未注明坡度者依管径大小分别为DN75，i=0.025;DN100,i=0.02.5.给排水埋地干管管道做环氧煤沥青普通防腐，进户道穿越基础外墙设置刚性防水套管，给水干、立管穿墙及楼板处设置一般钢套管。本题暂不计刷油及管道套管等工作内容。6.未尽事宜，按现行施工及验收规范的有关内容执行。问题：计算该给排水工程工程量，并将计算结果填入工程量计算表。2.工程量计算（仅计算1/2 单元）2.工程量汇总表（三个单元工程量合计）（见表1）表1 给排水工程量汇总表
选项
答案
解析 2.工程量计算（仅计算1/2 单元）（1）给水管道①镀锌钢管丝扣连接DN40（给水总管埋地部分）：1.5+0.12+0.8+0.9+0.75+0.57+0.1+0.32+0.08×2+0.63+0.18+1.4-0.02=7.41（米）。②镀锌钢管丝扣连接DN40（给水总管地上部分）：11.58-0.5+0.02=11.10（米）。③镀锌钢管丝扣连接DN20（给水总管至五层变径后部分）：12.63-11.58+0.5=1.55（米）。④1 层镀锌钢管丝扣连接DN20：0.08×2+0.32+0.10+0.19×2+0.04+0.23+0.25×2（以上为平面尺寸）+1.2-1.03+（1.03-0.15）=2.78（米）。⑤1 层镀锌钢管丝扣连接DN15：给水干管至淋浴器尺寸计算数字中，增加0.1 米到淋浴器干管尺寸：0.07+0.29+0.10+0.68-0.15=0.99（米）。⑥2-5 层镀锌钢管丝扣连接DN20：{（0.11+0.32+0.15+0.19×2+0.27+0.25×2）（以上为平面尺寸）+（6.83-5.95）}×4=10.44（米）。⑦2-5 层镀锌钢管丝扣连接DN15：由器具给水干管到淋浴器尺寸：{（0.04+0.32+0.1（平面尺寸）+6.48-5.95}×4=3.96（米）。⑧说明：由供水干管到坐便器低水箱、到浴盆、到淋浴器的支管尺寸，包含在定额内。（2）排水管道1）底层工程量（材质为铸铁管）：器具排水管管中心平均标高计算：（0.8+0.76）÷2-0.1÷2=0.73（米）。①DN100 器具排水管：由排水横管至坐便器：0.73-0.02=0.71（米）。②DN75 器具排水管：由排水横管至地漏：0.73-0.03=0.7（米）。由排水横管至洗涤池地漏：0.36-0.04+0.18+0.19×2+0.08+0.25=1.21（米）。由排水横管至洗脸盆前地漏：（0.76-0.04）-0.03=0.69（米）。③DN50 器具排水管：由排水横管至洗脸盆和浴盆：（0.73-0.02）×2+0.25=1.67（米）。④DN75 埋地铸铁干管：0.23×2+0.04=0.5（米）。⑤DN100 埋地铸铁立管：0.76-0.05-0.02=0.69（米）。⑥DN100 埋地铸铁干管：P1 系统：（1.5+0.12+0.46+0.29+0.07+0.25×2+0.23×2+0.04+0.13）=3.57（米）。P2 系统：1.5+0.12+0.46+0.29+0.07+0.25×2=2.94（米）。2）2-5 层工程量（材质为UPVC 螺旋消声管）：器具排水管管中心平均标高计算：2.88-2.36-0.05=0.47（米）。①DN100 器具排水管：由排水横管至坐便器：（0.47+0.25）×4（层）=2.88（米）。②DN75 器具排水管：由排水横管至洗涤池地漏：{2.86-2.04-0.04+［（0.08+0.38+0.15）2+0.222］}×4（层）=5.72（米）。③DN50 器具排水管：由排水横管至洗脸盆和浴盆：0.47×2×4（层）=3.76（米）。由排水横管至地漏：［2.87-（2.38+2.34）÷2-0.05］4（层）=1.84（米）。④DN100 排水横管：（0.22+0.14+0.27+0.25×2+0.04+0.32+0.10）×4（层）=6.36（米）。⑤DN100 排水立管：12.58+0.02+0.5=13.1（米）。⑥DN75 通气立管：15.2-12.58-0.5=2.12（米）。（3）卫生器具①洗脸盆（普通冷水嘴）：5 组。②洗涤盆（单嘴）：5 组。③低水箱坐式大便器：5 套。④搪瓷浴盆（冷热水带喷头式）：5 组。⑤DN75 铸铁地漏：3 个。⑥DN75 塑料地漏：1×4=4（个）。⑦DN50 塑料地漏：1×4=4（个）。⑧DN100 塑料清扫口：4 个。（4）阀门、水表安装①螺纹截止阀DN40：1 个。②内螺纹水表DN20：5 组。2.工程量汇总表（三个单元工程量合计）（见表1）表1 给排水工程量汇总表
