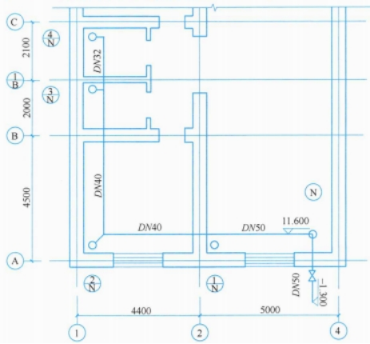

问题 某住宅楼供暖干管平面如图,采用焊接钢管。公称尺寸≤DN32,用螺纹连接;公称尺寸>DN32,用焊接连接。计算图中管道的清单工程量,1/B轴处墙厚为120mm,其余墙厚为240mm。供水总立管至A轴处外墙内表面的距离为0.2m,供水总立管距至④轴处外墙内表面的距离为0.2m,立管1/N距②轴处内墙内表面的距离为0.1m,立管3/N至1/B轴内墙内表面的距离为0.1m,立管4/N至C轴内墙内表面的距离为0.1m。则DN32、DN40、DN50的管道清单工程量分别是(    )m。A.2.16;10.56;17.8B.2.04;10.32;19.3C.2.16;10.32;17.8      D.2.24;10.64;6.2

选项 A.2.16;10.56;17.8
B.2.04;10.32;19.3
C.2.16;10.32;17.8
D.2.24;10.64;6.2

答案 B

解析 按工程量计算规则,管道的清单工程量为:
(1)DN50焊接钢管(焊接)=1.5(室内外分界)+0.24(A轴处外墙厚)+0.2(供水总立管至A轴处外墙内表面距离)+5.0(②~④轴距离)-0.12(④轴处半个内墙厚)-0.12(②轴处半个内墙厚)-0.2(供水总立管距④轴处外墙内表面距离)-0.1(立管1/N距②轴处内墙内表面距离)+1.3(标高)+11.6(标高)=19.3m;
(2)DN40焊接钢管(焊接)=4.4(①~②轴间距)+(0.1+0.12)(立管1/N至②轴距离)-(0.2+0.12)(供水干管至①轴距离)+4.5(A~B轴间距)+2.0(B~1/B轴间距)-(0.12+0.2)(供水干管至A轴距离)-(0.06+0.1)(立管3至1/B轴距离)=10.32m;
(3)DN32焊接钢管(丝接)=2.1+(0.06+0.1)(立管3至1/B轴距离)-(0.12+0.1)(立管4至C轴距离)=2.04m。
