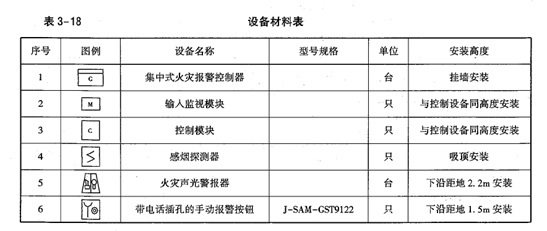

问题 某商厦一层火灾自动报警系统工程平面图和系统图，如图3-3A、3-3B所示，设备材料明细，见表3-18。设计说明：1．火灾自动报警系统线路由一层保卫室消防集中报警主机引出，水平、垂直穿管敷设，焊接钢管沿墙内、顶板暗敷，敷设高度为离地3m。2．WA1为报警（联动）二总线，采用NH-RVS-2×1.5，WD1为电源二总线采用NH-BV-2.5。3．控制模块和输入模块均安装在开关盒内。4．自动报警系统装置调试的点数按本图内容计算。5．消防报警主机集中式火灾报警控制器安装高度为距地1.5m，箱体尺寸：400×300×200（宽×高×厚，mm）。6．平面中火灾报警联动线途经控制模块（C1,M）时为四根线，两根DC24V电源线，两根报警线，共管敷设，穿φ20焊接钢管沿顶板，墙内暗敷，未通过控制模块的为二根报警线，穿φ20焊接钢管沿顶板，墙内暗敷。7.配管水平长度见图示括号内容数字，单位为米。【问题】1．根据图示内容和《通用安装工程工程量计算规范》和《计价规范》的相关规定，分部分项工程的统一编码，见表3-19。列式计算配管及配线的工程量，并编制其分部分项工程量清单。表3-19工程量清单统一项目编码2.根据招标文件和常规施工方案，假设该安装工程计算出的各分部分项工程人材机费用合计为100万元，其中人工费占25%。单价措施项目中仅有脚手架子目，脚手架搭拆的人材机费用0.8万元，其中人工费占20%;总价措施项目费中的安全文明施工费用（包括安全施工费、文明施工费、环境保护费、临时设施费）根据当地工程造价管理机构发布的规定按分部分项工程人工费的22%计取，夜间施工费、二次搬运费、冬雨季施工增加费、已完工程及设备保护费等其他总价措施项目费用合计按分部分项工程人工费的10%计取，其中总价措施费中人工费占30%。企业管理费、利润分别按人工费的50%、30%计。暂列金额1万元，专业工程暂估价2万元（总承包服务费按3%计取），不考虑计日工费用。规费按分部分项工程和措施项目费中全部人工费的25%计取;上述费用均不包含增值税可抵扣进项税额。增值税税率按9%计取。编制单位工程招标控制价汇总表，并列出计算过程。
选项
答案

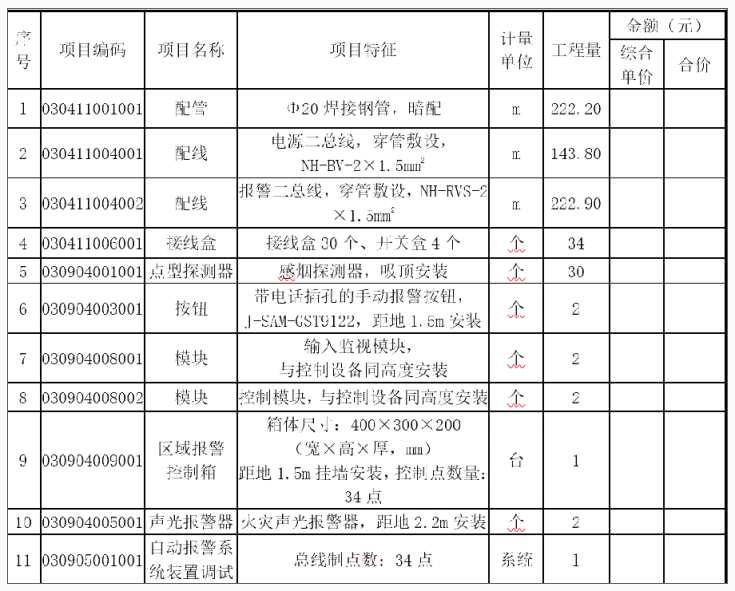

解析 问题1：解：火灾报警系统配管配线的工程量计算如下：（1）WD1回路，ф20钢管暗配：（3-1.5-0.3）+1.6+9.6+6+7+7+5.5+（3-1.5）+（3-1.5）+1.2+（3-2.2）+6+6+7+5.0+（3-2.2）+（3-2.2）+1.2+（3-1.5）=71.2（m）电源二总线NH-BV-2.5mm2：（71.20+0.3+0.4）×2=143.80（m）（2）WA1回路，ф20钢管暗配：7+5.5+7×2+6+7×3+6×4+7×5+7.5+6×4+7=151.00（m）报警二总线NH-RVS-2×l.5mm2：71.20+（151.00+0.3+0.4）=222.90（m）合计：ф20钢管暗配：71.20+151=222.20（m）电源二总线NH-BV-2.5mm2：143.80m报警二总线NH-RVS-2×l.5 mm2：222.90m分部分项工程量清单，见表3-20。表3-20分部分项工程量清单与计价表问题2：解：各项费用的计算过程如下：1．分部分项工程费：分部分项工程费=100.00+100.OO×25%×（50%+30%）=120.00（万元）其中人工费合计为：100.OO×25%=25.00（万元）2．单价措施项目脚手架搭拆费=0.80+0.80×20%×（50%+30%）=0.93（万元）总价措施项目费：安全文明施工费=25.00×22%=5.50（万元）其他措施项目费=25.00×10%=2.50（万元）措施费合计=0.93+5.50+2.50=8.93（万元）其中人工费合计为：0.80×20%+（5.50+2.5）×30%=2.56（万元）3．其他项目清单计价合计=暂列金额+专业工程暂估价+总承包服务费=1.00+2.00+2.00×3%=3.06（万元）4．规费=（25.00+2.56）×25%=6.89（万元）5．税金=（120.00+8.93+3.06+6.89）×9%=12.50（万元）6．招标控制价合计=120.00+8.93+3.06+6.89+12.50=151.38（万元）该单位工程招标控制价汇总表，见表3-21。表3-21单位工程招标控制价汇总表
