某氮气站动力安装工程如图1所示。

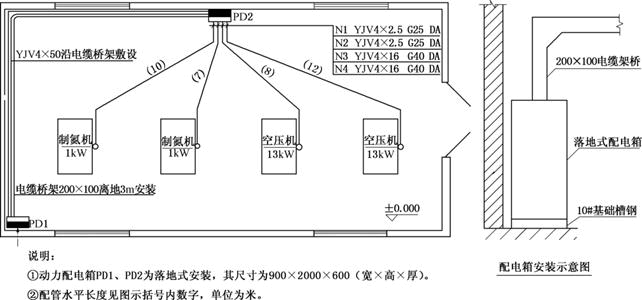

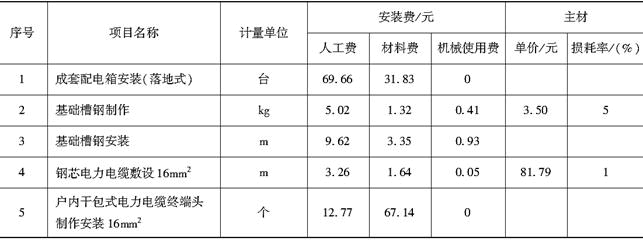

图1 氮气站动力平面图(1)PD1、PD2均为定型动力配电箱,落地式安装,基础型钢用10#槽钢制作,其重量为10kg/m;(2)PD1至PD2电缆沿桥架敷设,其余电缆均穿钢管敷设,埋地钢管标高为-0.2m,埋地钢管至动力配电箱出口处高出地坪+0.1m;(3)4台设备基础标高均为+0.3m,至设备电机处的配管管口高出基础面0.2m,均连接1根0.8m同管径的金属软管;(4)计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度,连接电机处,出管口后电缆的预留长度为1m,电缆头为户内干包式,其附加长度不计;(5)电缆桥架(200×100)的水平长度为22m;(6)表1中的数据为计算该动力安装工程的相关费用。表1 动力安装工程的相关费用

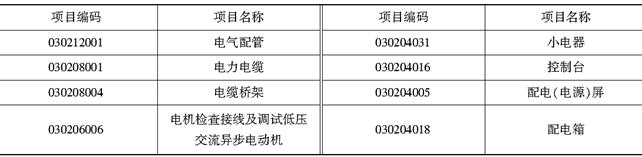

管理费和利润分别按人工费的55%和45%计。分部分项工程量清单的统一编码如表2所示。表2 工程量清单的统一编码
【问题】1.根据图示内容和《建设工程工程量清单计价规范》的规定,计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式列出,并填入表“分部分项工程量清单”。2.假设电力电缆YJV4×16穿管敷设的清单工程量为30m,依据上述相关费用数据计算配电箱(落地式安装)和电力电缆YJV4×16穿管敷设两个项目的综合单价,并分别填入表“分部分项工程量清单综合单价计算表”。(计算过程和结果均保留两位小数)
选项
答案
解析

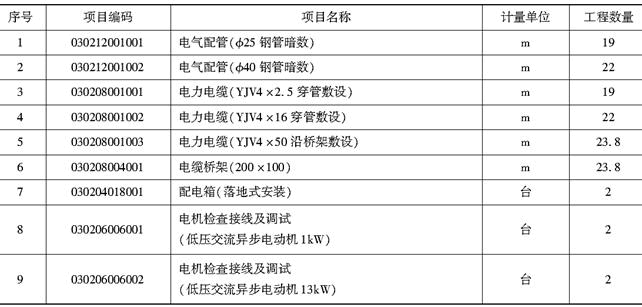

1.答案:(1)具体计算如下:①钢管φ25工程量为:10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2=19(m);②钢管φ40工程量为:8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2=22(m);③电缆YJV4×2.5工程量为:10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2=19(m);④电缆YJV4×16工程量为:8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2=22(m);⑤电缆桥架200×100工程量为:22+[3-(2+0.1)]×2=23.8(m);⑥电缆YJV4×50工程量为:22+[3-(2+0.1)]×2=23.8(m)。(2)分部分项工程量清单工程项目:氮气站动力工程

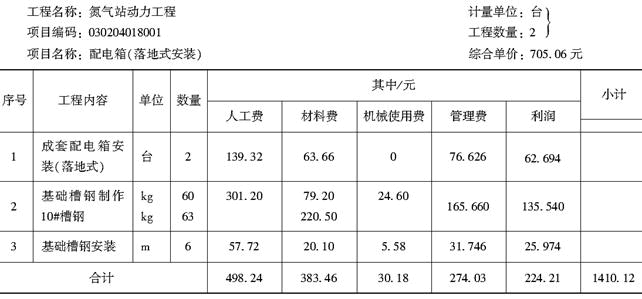

2.答案:由于基础槽钢沿配电箱四边布置,配电箱底部的尺寸为900×600mm,则基础槽钢安装工程量=(0.9+0.6)×2×2=6.0(m);基础槽钢制作工程量=6.0×10=60.0(kg);10#槽钢工程量=60×(1+5%)=63(kg)。具体分部分项工程量清单综合单价计算分部分项工程量清单综合单价计算表一

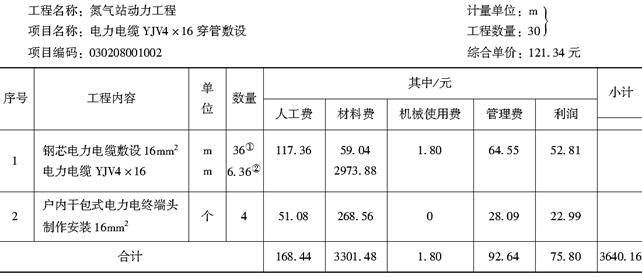

分部分项工程量清单综合单价计算表二
