图示对称结构C点的水平位移ΔCH=Δ(→),若AC杆EI增大一倍,BC杆EI不变

最全题库2022-08-02  33

问题 图示对称结构C点的水平位移ΔCH=Δ(→),若AC杆EI增大一倍,BC杆EI不变,则ΔCH变为(  )。A、 2ΔB、 1.5ΔC、 0.5ΔD、 0.75Δ

选项 A、 2Δ
B、 1.5Δ
C、 0.5Δ
D、 0.75Δ

答案 D

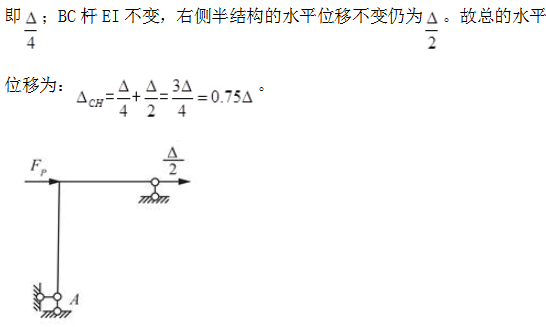

解析 正对称结构在反对称荷载作用下只有反对称力和反对称位移,取半结构,C处只有竖向的支撑链杆,如题22解图所示。根据单位荷载法,AC杆EI增大一倍,左侧半结构的水平位移为原来的一半,
