问题某钢筋混凝土框架结构建筑，总层数三层，首层建筑平面图、柱及基础梁布置图、框架梁结构图、独立柱基础图见如图 5.1、5.2、5.3、5.4 所示。首层板顶结构标高为 3.6m，外墙为 240mm 厚空心砖填充墙，M7.5 混合砂浆砌筑。M 为 2000mm×3000mm 的塑钢平开门；C 为 2400mm ×1500mm 的铝合金推拉窗；窗台高 600mm。窗洞口上设钢筋混凝土过梁，截面为 240mm×180mm，过梁两端各伸出洞边 250mm。梁、板、柱的混凝土均采用 C30 商品砼，垫层采用 C10 商品砼。水泥砂浆地面。内墙面 20mm 厚 1:2.5 水泥砂浆抹面。天棚吊顶为轻钢龙骨矿棉板平面天棚，U 型轻钢龙骨中距为 450mm×450mm，面层为矿棉吸声板，吊顶底距离地面 2.8m。

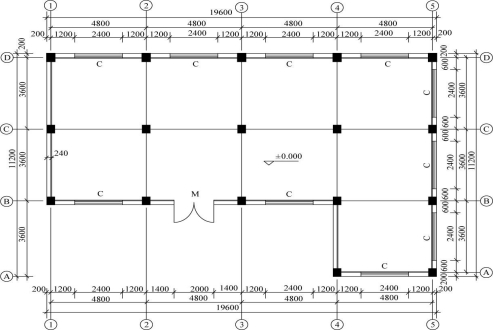

图 5.1 首层平面图

图 5.2 柱、基础梁布置图注：基础梁顶标高为?0.300m

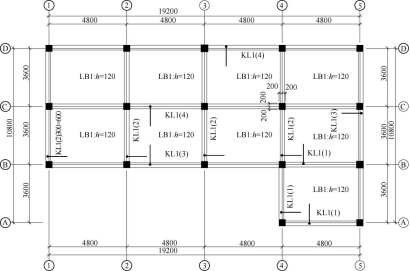

图 5.3 首层梁、板结构图

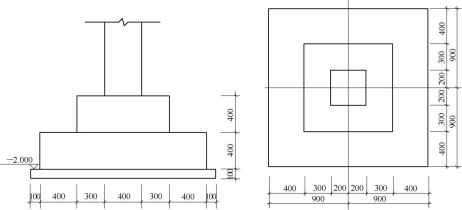

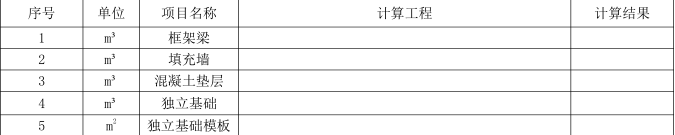

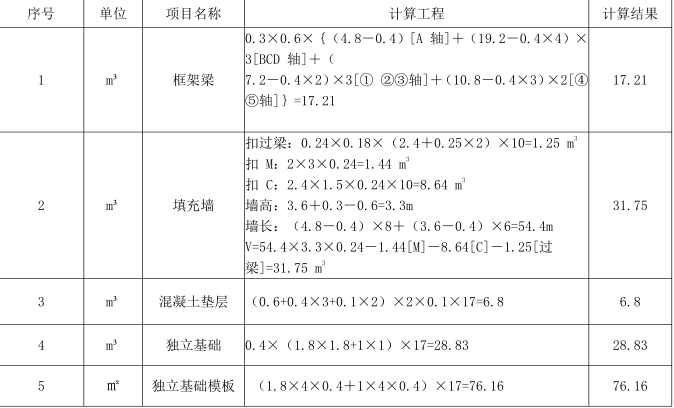

图 5.4 独立柱基础图问题：1.根据该工程基础设计图纸、技术参数，及答题卡表 5.1“工程量计算表”中给定的信息，按《房屋建筑与装饰工程工程量计算规范》（GB50854-2013）的计算规则，在答题卡表 5.1“工程量计算表”中，列式计算建筑物分部分项工程量。表 5.1 工程量计算表

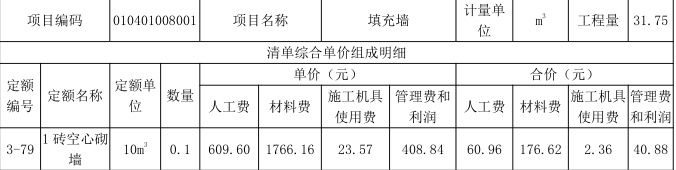

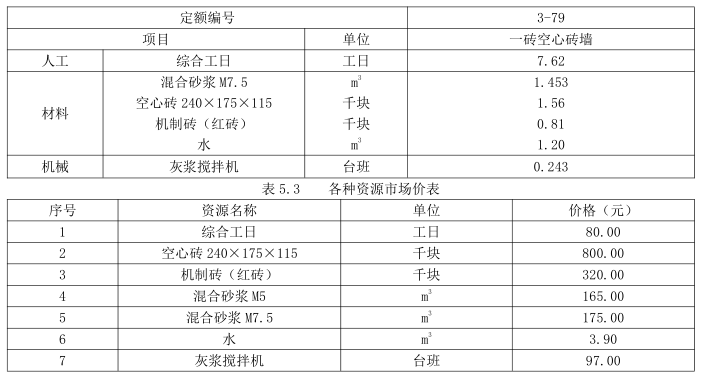

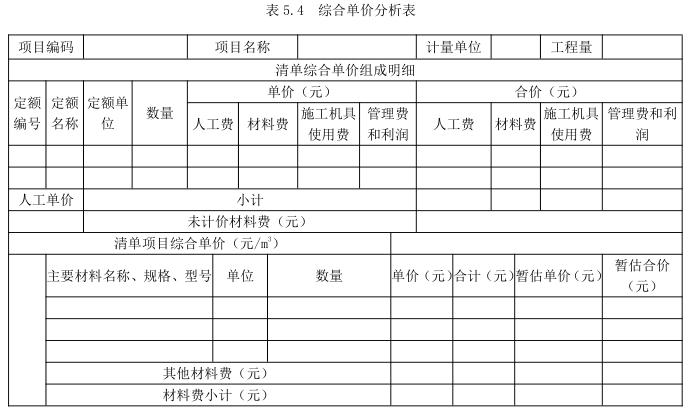

2.根据表 5.2 空心砖墙定额消耗量、表 5.3 各种资源市场价格和管理费、利润及风险费率标准（管理费费率为人、材、机费用之和的 12%，利润及风险费率为人、材、机、管理费用之和的 4.5%），编制填充墙的工程量清单综合单价分析表，见表 5.4。表 5.2 空心砖墙定额消耗量工作内容：运铺砂浆、砌砖包括窗台虎头砖、腰线、门窗套；安装木砖、铁件等。单位：10m3
