问题

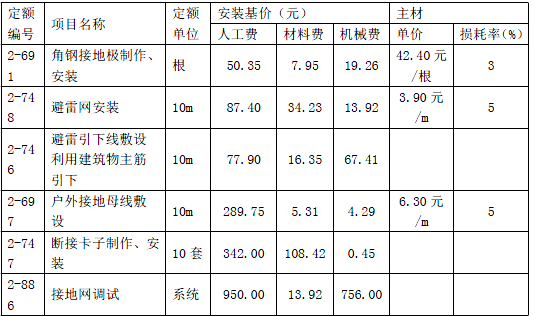

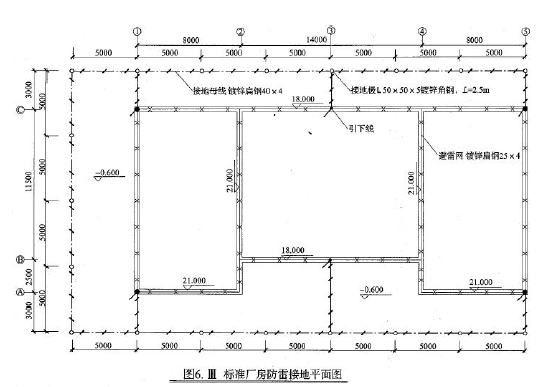

工程背景资料如下:1.图5.Ⅱ所示为某标准厂房防雷接地平面图2.防雷接地工程的相关定额见下表:
3.该工程的管理费和利润分别按人工费的30%和10%计算,人工单价为95 元/工日。4.相关分部分项工程量清单项目统一编码见下表

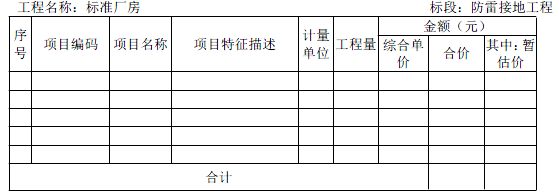

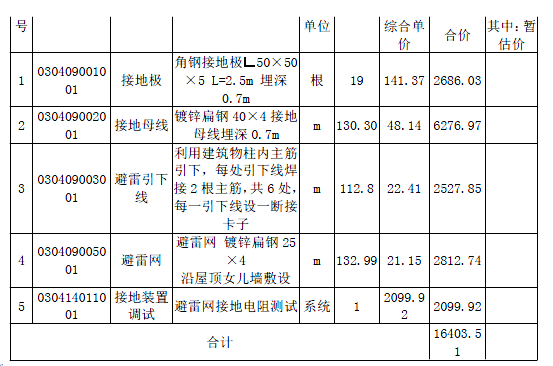

问题:1.按照背景资料1?4 和图6.Ⅲ所示内容,根据《建设工程工程量清单计价规范》GB 50500—2013 和《通用安装工程工程量计算规范》GB 50856—2013 的规定,分别列式计算避雷网、避雷引下线(利用建筑物主筋作引下线不计附加长度) 和接地母线的工程量,将计算式与结果填写在答题卡上,并在答题卡表5.Ⅱ.1 “分部分项工程和单价措施项目清单与计价表” 中计算和编制各分部分项工程的综合单价与合价。表5.Ⅱ.1 分部分项工程和单价措施项目清单与计价表

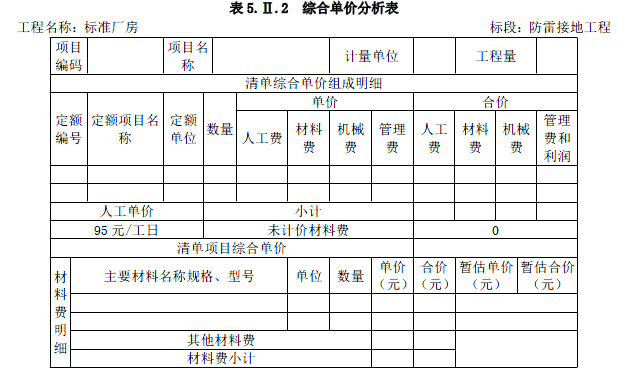

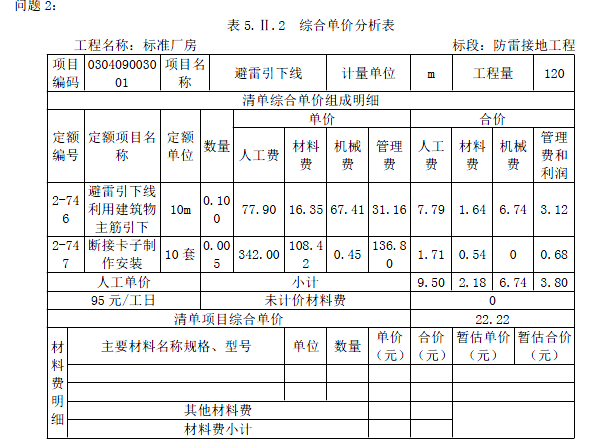

2.设定该工程“避雷引下线”项目的清单工程量为120m,其余条件均不变,根据背景材料2 中的相关定额,在答题卡5.Ⅱ.2“综合单价分析表”中,计算该项目的综合单价。(“数量”栏保留三位小数,其余均保留2 位小数)
说明:1.室内外地坪高差0.60m,不考虑墙厚,也不考虑引下线与避雷网、引下线与断接卡子的连接耗量。2.避雷网采用25×4 镀锌扁钢,沿屋顶女儿墙敷设。3.引下线利用建筑物柱内主筋引下,每一处引下线均需焊接2 根主筋,每一引下线离地坪1.8m处设一断接卡子。4.户外接地母线均采用40×4 镀锌扁钢,埋深0.7m。5.接地极采用L50×50×5 镀锌角钢制作,L=2.5m。6.接地电阻要求小于10Ω。7.图中标高单位以m 计,其余均为mm。
选项
答案
解析
问题1:1.避雷网(25×4 镀锌扁钢)工程量计算:[(8+14+8)×2+(11.5+2.5)×4+(21-18)×4]×(1+3.9%)=132.99(m)或:{[(11.5+2.5)×2+8×2]×2+14×2+(21-18)×4}×(1+3.9%)=132.99(m)2.避雷引下线(利用主钢筋)工程量计算:(21-1.8+0.6)×4+(18-1.8+0.6)×2=79.2+33.6=112.8(m)3.接地母线(埋地40×4 镀锌扁钢)工程量计算:[5×18+(3+0.7+1.8)×5+(3+2.5+0.7+1.8)]×(1+3.9%)=130.39(m)或:[5×18+3×6+2.5+(1.8+0.7)×6]×(1+3.9%)=130.39 (m)
