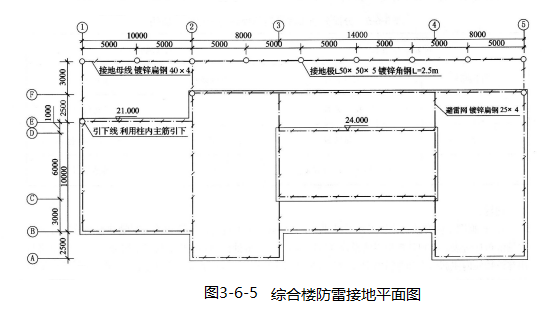

某综合楼防电接地系统如图3-6-5所示。

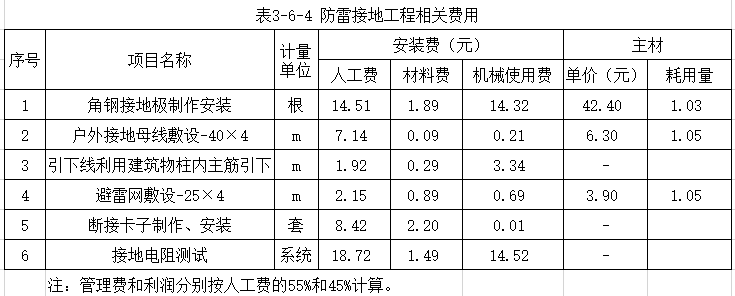

说明:①.图示标高以室外地坪为±0.000计算。不考虑墙厚,也不考虑引下线与避雷网、引下线与断接卡子的连接消耗量。②.避雷网均采用25×4镀锌扁钢,C-D/③-④部分标高为24m,其余部分标高均为21m;施工损耗率为3.9%。③.引下线利用建筑物柱内主筋引下,每一处引下线均需焊接2根主筋;每一引下线距地坪1.8m处设一断接卡子(共3套)。④.户外接地母线均采用40×4镀锌扁钢,埋深0.7m;施工损耗率为3.9%。⑤.接地极采用L50×50×5镀锌角钢制作(共9根),L=2.5m。⑥.接地电阻要求小于10Ω。⑦.图中标高单位以m计,其余均为mm。1、表3-6-4中数据为计算该防雷接地工程的相关费用。

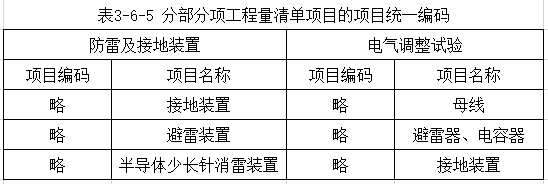

2、分部分项工程量清单的统一编码见3-6-5。

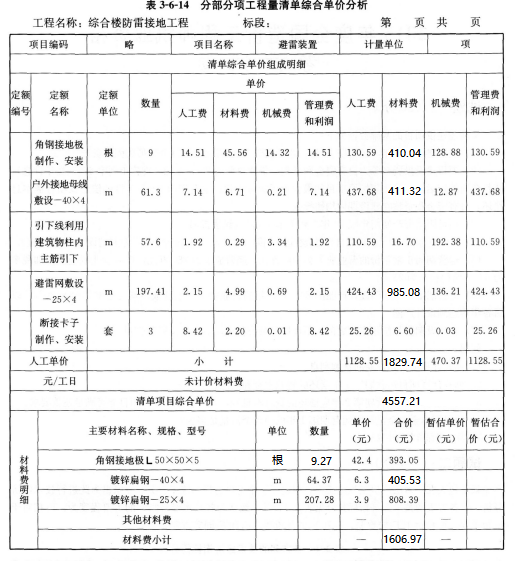

问题:1.根据图示内容和《建设工程工程量清单计价规范》的规定,列式计算户外接地母线敷设工程量(以断接卡子1.8m处作为接地母线与引下线分界点)、引下线利用建筑物柱内主筋引下工程量、避雷网敷设工程量;编制避雷装置项目的工程量清单综合单价表,并分别填入表3-6-14“分部分项工程量清单综合单价计算表”。2.编制防雷接地分部分项工程量清单计价表,并填写表3-6-13“分部分项工程量清单计价表”。 (计算结果均保留两位小数)
选项
答案
解析
问题1:填写分部分项工程量清单综合单价计算表(表3-6-14)。(1)户外接地母线敷设工程量计算式:[(5×8)+(3+2.5)+3+3+(0.7+1.8)×3]×(1+3.9%)=59×1.039=61.30(m)(2)引下线利用建筑物柱内主筋引下工程量计算式:(21-1.8)×3=57.60(m)(3)避雷网敷设工程量计算式:[(2.5+10+2.5)×4+10+(10+8+14+8)×2+14×2+(24-21)×4]×(1+3.9%)=190×1.039=197.41(m)
问题2: 填写分部分项工程量清单计价表(表3-6-13)。
