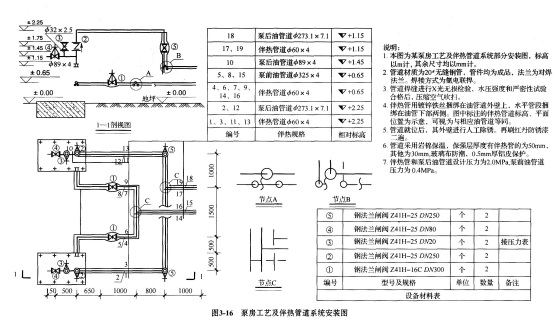

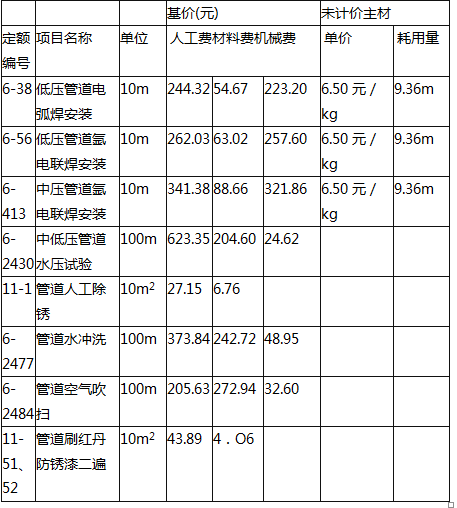

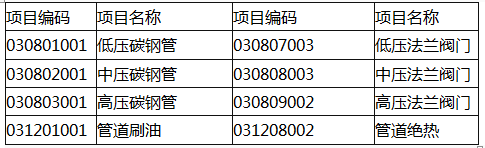

问题 某工程背景资料如下： 1．图3-16为某泵房工艺及伴热管道系统部分安装图。 2．假设管道安装工程的分部分项清单工程量如下： φ325×8低压管道7m，φ273．1×7．1中压管道15m，φ108×4．5管道5m；其中低压2m，中压3m；φ89×4．5管道1．5m，φ60×4管道40m，均为中压。 3．相关分部分项工程量清单统一项目编码见表3-7。 表3-7分部分项工程量清单项目编码4．φ325×8碳钢管道安装工程定额的相关数据见表3-8。 表3-8相关数据该管道安装工程的管理费和利润分别按人工费的20％和10％计。 问题： (1)按照图3．16所示内容，列式计算管道、管件安装项目的分部分项清单工程量。 (注：其中伴热管道工程量计算，不考虑跨越三通、阀门处的煨弯增加量。图3-16中所标注伴热管道的标高、平面位置，按与相应油管道的标注等同计算) (2)按照背景资料2、3中给出的管道工程量和相关分部分项工程量清单统一编码，以及图3-16的技术要求和所示阀门数量，根据《通用安装工程工程量计算规范》GB 50856—2013和《建设工程工程量清单计价规范》GB 50500--2013规定，编制管道、阀门安装项目的分部分项工程量清单表。 (3)按照背景资料4中的相关定额，根据《通用安装工程工程量计算规范》GB 50856--2013和《建设工程工程量清单计价规范》GB 50500--2013规定，编制φ325×8低压管道(单重62．54kg／m)安装分部分项工程量清单“综合单价分析表”。(计算结果保留两位小数)
选项
答案

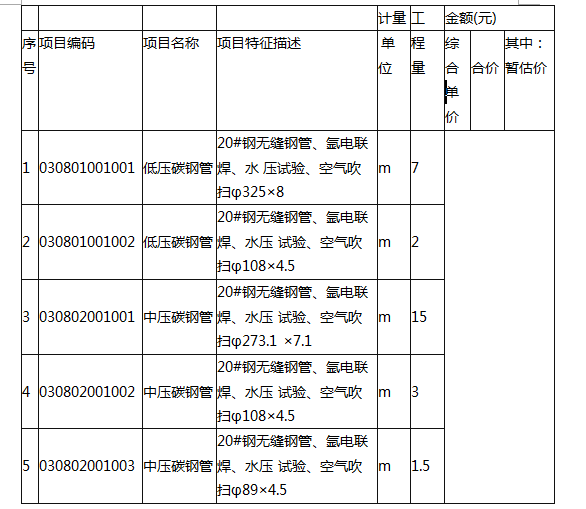

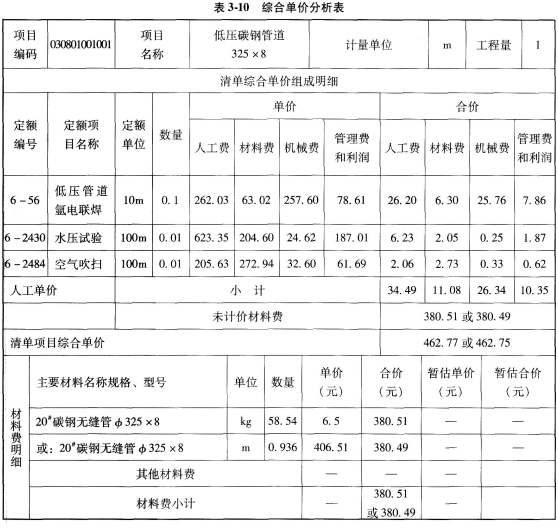

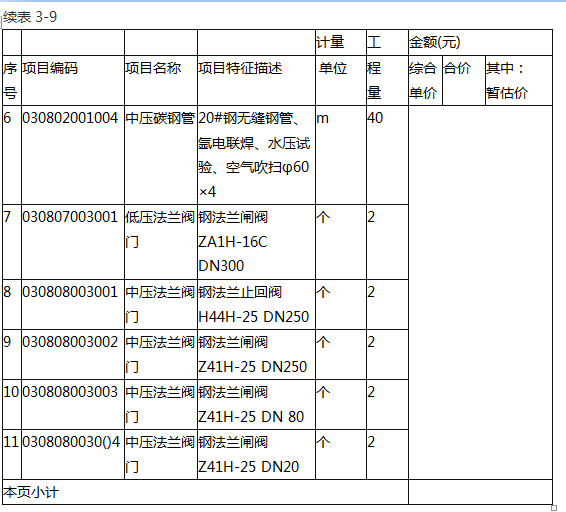

解析 本题为计算与计价题型。重点考核考生的识图能力，要求考生能够准确从图中读出相应构件的数量及尺寸，然后汇总填入相应表格中，进而求出综合单价。 [解析] 问题(1)： 管道部分： (1)φ325 × 8低压管道：1+0．8+1．5+(1+0．65+0．5)×2=7．6(m) (2)φ273．1×7．1中压管道：1+1+1．5+0．5+0．5+[(2．25-1．15)+(0．8+1+0．65)+(2．25-1．15)]× 2=13．8(m) (3)φ89 ×4．5中压管道：(0．15+0．5)× 2=1．3(m) (4)φ60 ×4中压管道： 泵后油管伴热管：[1+1+1．5+0．5+0．5+(2．25-1．15)×2+(0．8+1+0．65)×2]×2=11．6×2=23．2(m) 泵前油管伴热管：[1+0．8+1．5+(1+0．65+0．5)× 2]× 2=7．6 ×2=15．2(m) 小计：23．2+15．2=38．4(m) (5)φ32 ×2．5中压管道：(1．75-1．45)× 2=0．6(m) 管件部分： (1)DN300低压：弯头4个，三通1个。 (2)DN250中压：弯头6个，三通3个。 (3)DN80中压：三通2个。 (4)DN50中压：弯头(2×6)+(2×2+2×4)=24(个)，三通(1+1)×2=4(个)。 问题(2)： 表3-9分部分项工程和单价措施项目清单与计价表 工程名称：工艺及伴热管道系统标段：泵房管道安装问题(3)：
