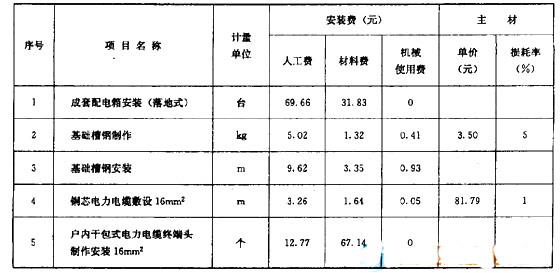

Ⅲ.电气安装工程 某氮气站动力安装工程如图6.Ⅲ所示: 1.PD1、PD2均为定型动力配电箱,落地式安装,基础型钢用10#槽钢制作,其重量为10kg/m. 2.PD1至PD2电缆沿桥架敷设-其余电缆均穿钢管敷设.埋地钢管标准高为-0.2m.埋地钢管至动力配电箱出口处高出地坪+0.1m. 3.4台设备基础标高均为+0.3m.至设备电机处的配管管口高出基础面0.2m,均连接1根长0.8m同管径的金属软管。 4.计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度,连接电机处,出管口后电缆的预留长度为1m,电缆头为户内干包式,其附加长度不计。 5.电缆桥架(200×100)的水平长度为22m. 6.表中数据为计算该动力安装工程的相关费用:

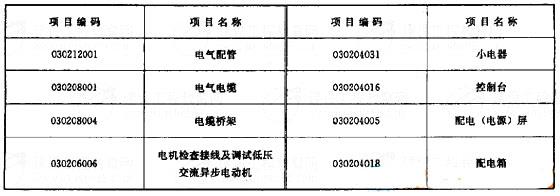

管理费和利润分别按人工费的55%和45%计。 分部分项工程量清单的统一编码为:

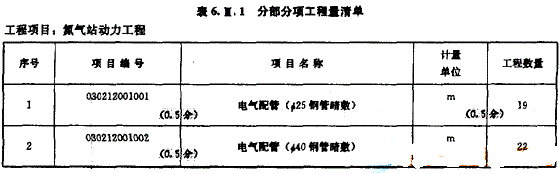

问题: 1.根据图示内容和《建设工程工程量清单计价规范》的规定,计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式填入答题纸上的相应位置,并填写答题纸表6.Ⅲ。1 “分部分项工程量清单”。 2.假设电力电统YJV4×16穿管敷设的清单工程量为30m.依据上述相关费用数据计算配电箱(落地式安装)和电力电缆YJV4×16穿管敷设二个项目的综合单价,并分别填入答题纸表6.Ⅲ。2和表6.Ⅲ。3 “分部分项工程量清单综合单价计算表”。 (计算过程和结果均保留两位小数。)
选项
答案
解析
问题1 1.钢管Φ25工程量计算: 10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2=19(m) (2分) 2.钢管Φ40工程量计算: 8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2=22(m) (2分) 3.电缆YJV4×2.5工程量计算: 10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2=19(m) (1.5分) 4.电缆YJV4×16工程量计算: 8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2=22(m) (1.5分) 5.电缆桥架200×100工程量计算: 22+[3-(2+0.1)]×2=23.8(m) (2分) 6.电缆YJV4×50工程量计算: 22+[3-(2+0.1)]×2=23.8(m) (1.5分)

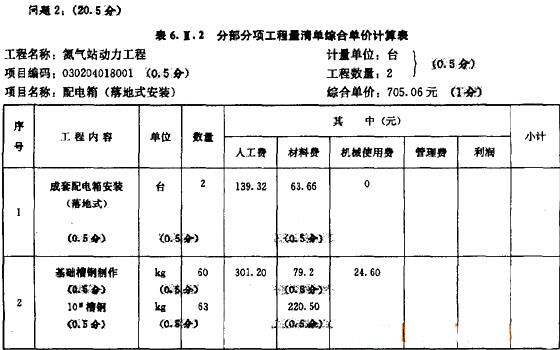

问题2:

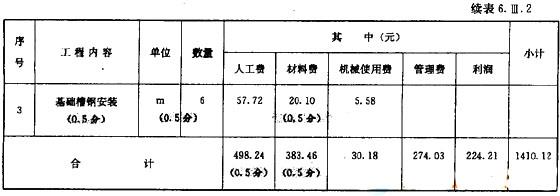

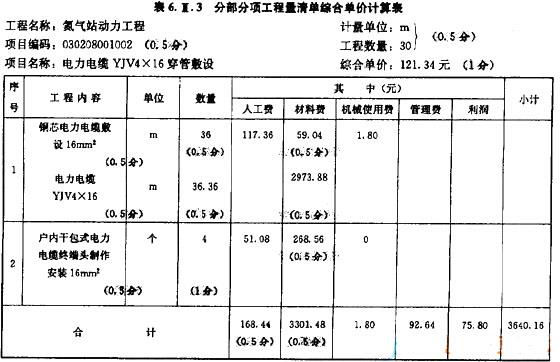

备注:在表6.Ⅲ.3中:
