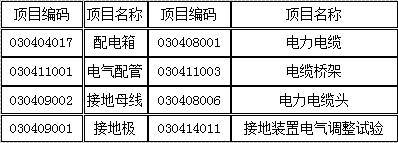

  3. 某氮气站动力安装工程如图6.Ⅲ所示，分部分项工程量清单的统一编码见下表：

某氮气站动力安装工程如图6.Ⅲ所示，分部分项工程量清单的统一编码见下表：

admin2022-08-02  28
问题 某氮气站动力安装工程如图6.Ⅲ所示，分部分项工程量清单的统一编码见下表：表6.Ⅲ.1相关的定额费用见下表：人工单价为50元/工日，管理费和利润分别按人工费的55%和45%计算。说明： 　　1.PD1、PD2均为定型动力配电箱，落地式安装，其尺寸为900×2000×600（宽×高×厚）。基础型钢用10#槽钢制作，其重量为10kg/m。2.PD1至PD2电缆沿桥架敷设，其余电缆均穿钢管敷设，埋地钢管标准高为-0.2m。埋地钢管至动力配电箱出口处高出地坪＋0.1m。 　3.4台设备基础标高均为＋0.3m，至设备电机处的配管管口高出基础面0.2m，均连接1根长0.8m同管径的金属软管。 　　4.连接电机处，出管口后电缆的预留长度为1m。电缆头为户内干包式。 　　5.电缆桥架（200×100）的水平长度为22m。6.配管水平长度见图中括号内数字，单位为m。 　　7.接地母线采用40×4镀锌扁钢，埋深0.7m，由室外进入外墙皮后的水平长度为0.5m，出地面后至配电箱内的长度为0.8m，室内外地坪无高差。 　　8.接地电阻要求小于4Ω。 　　表6.Ⅲ.1中数据为计算该动力安装工程的相关费用。1、根据图示内容和《通用安装工程工程量计算规范》（GB50856-2013）的规定，列式计算配管、电缆敷设、电缆桥架、接地母线的工程量。2、依据《通用安装工程工程量计算规范》（GB50856-2013）的规定和所给出的项目编码，填写“分部分项工程和单价措施项目清单与计价表”。3、依据上述相关定额，计算配电箱、电力电缆YJV×16穿管敷设和接地母线三个项目的综合单价。4、某投标人拟按以下数据进行该工程的投标报价。 　　假设该安装工程计算出的各分部分项工程工料机费用合计为100万元，其中人工费占10%。安装工程脚手架搭拆的工料机费用，按各分部分项工程人工费合计的8%计取，其中人工费占25%；安全防护、文明施工措施费用，按当地工程造价管理机构发布的规定计2万元，其他措施项目清单费用按3万元计。 　　施工管理费、利润分别按人工费的55%、45%计。暂列金额1万元，专业工程暂估价2万元（总承包服务费按3%计取），不考虑计日工费用。规费按5%费率计取；税金按税率11%计取。 　　编制单位工程投标报价汇总表，并列出计算过程。（上述计算过程和结果均保留两位小数）
选项
答案
解析 【1】 （1）钢管Φ25工程量计算：10＋7＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＝19（m） 　　（2）钢管Φ40工程量计算：8＋12＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＝22（m） 　　（3）电缆YJV4×16工程量[8＋12＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＋配电箱处预留（0.9＋2.0）×2＋配电箱处终端头预留1.5×2＋设备处预留1×2＋设备处终端头预留1.5×2）×（1＋2.5%）＝[22＋5.8＋3＋2＋3]×1.025＝35.8×1.025＝36.70m（4）电缆YJV4×2.5工程量[10＋7＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＋配电箱处预留（0.9＋2.0）×2＋配电箱处终端头预留1.5×2＋设备处预留1×2＋设备处终端头预留1.5×2）×（1＋2.5%）＝[19＋5.8＋3＋2＋3]×1.025＝32.8×1.025＝33.62m（5）电缆YJV4×50工程量[22＋[3-（2＋0.1）]×2＋配电箱处预留（0.9＋2.0）×2＋配电箱处终端头预留1.5×2）]×（1＋2.5%）＝[23.8＋5.8＋3]×1.025＝32.6×1.025＝33.42m　　（6）电缆桥架200×100工程量计算：22＋[3-（2＋0.1）]×2＝23.8（m） 　　（7）接地母线工程量计算： 　　接地母线图示长度＝0.8＋0.7＋0.5＋2＋5＋5＝14m 　　考虑3.9%的附加长度，总长度为＝14×1.039＝14.55m（8）电缆头制作安装工程量：电缆YJV4×50每根2个电缆头＝2个电缆YJV4×16（2根电缆）2×2＝4个电缆YJV4×2.5（2根电缆）2×2＝4个。【2】 见下表。【2】 （1）配电箱综合单价计算： 　　配电箱底盘尺寸（0.9＋0.6）×2＝3（m） 　　基础型钢10#槽钢的净量：3m×10kg/m＝30（kg）消耗量为30×（1＋5%）＝31.5（kg）[69.66＋31.83＋0＋69.66×（55%＋45%）＋2000]＋{[5.02＋1.32＋0.41＋5.02×（55%＋45%）]×30＋31.5×3.5}＋{[9.62＋3.35＋0.93＋9.62×（55%＋45%）]×3} ＝2171.15＋（353.1＋110.25）＋70.56＝2705.06（元/台）说明：配电箱项目特征包括：名称，型号，规格，基础形式、材质、规格，接线端子材质、规格、端子板外部接线材质、规格，安装方式。 　工作内容包括：本体安装，基础型钢制作、安装，焊、压接线端子，补刷（喷）油漆，接地。 　　本题动力配电箱综合单价的计算就是一台配电箱的本体安装，相应的此台配电箱的基础型钢制作、基础型钢安装三项工作内容的费用之和。（2）电力电缆YJV×16穿管敷设综合单价计算： 　　3.26＋1.64＋0.05＋3.26×（55%＋45%）＋81.79×（1＋1%）＝90.82（元/m）（3）接地母线综合单价计算：[71.4＋0.9＋2.1＋71.4×（55%＋45%）]×0.1＋63×（1＋5%）＝14.58＋66.15＝80.73（元/m）【3】 各项费用的计算过程如下： 　　（1）分部分项工程清单计价合计＝100＋100×10%×（54%＋46%）＝110.00（万元） 　　（2）措施项目清单计价合计： 　　1）脚手架搭拆费＝100×10%×8%＋100×10%×8%×25%×（54%＋46%）＝0.8＋0.2＝1.00（万元）2）安全防护、文明施工措施费＝2.00（万元） 　　3）其他措施项目费＝3.00（万元）措施项清单计价合计＝1＋2＋3＝6.00（万元） 　　（3）其他项目清单计价合计＝暂列金额＋专业工程暂估价＋总承包服务费＝1＋2＋2×3%＝3.06（万元）（4）规费＝（分部分项工程费＋措施项目费＋其他项目费）×5%＝（110＋6＋3.06）×5%＝5.953（万元）（5）税金＝（110＋6＋3.06＋5.953）×11%＝125.013×11%＝13.751（万元） 　　（6）投标报价合计＝110＋6＋3.06＋5.953＋13.751＝138.764（万元）
