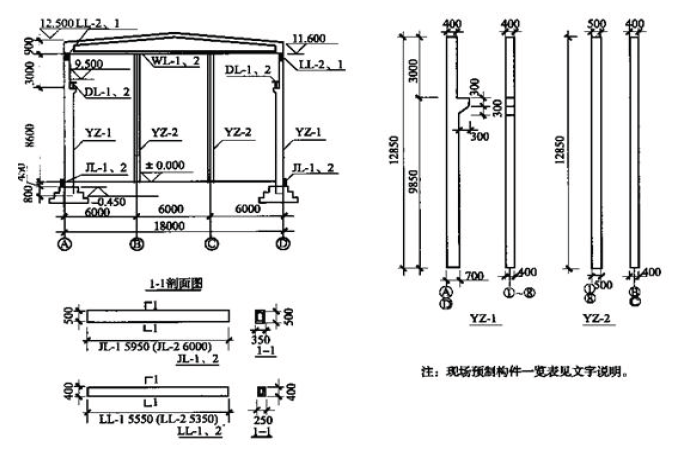

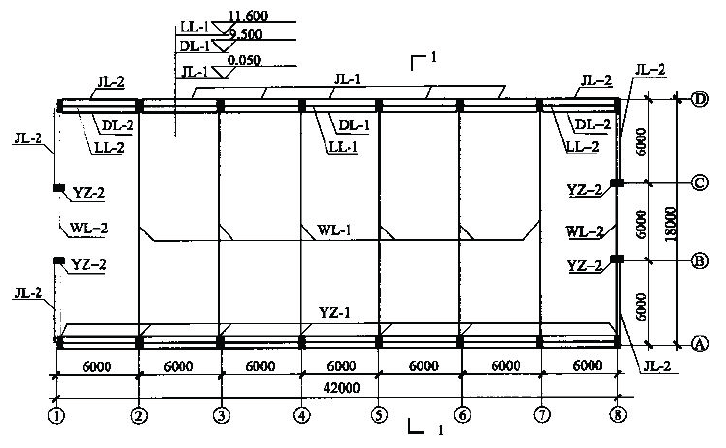

某拟建项目机修车间，厂房设计方案采用预制钢筋混凝土排架结构，其上部结构如图6.1

admin2022-08-02 44

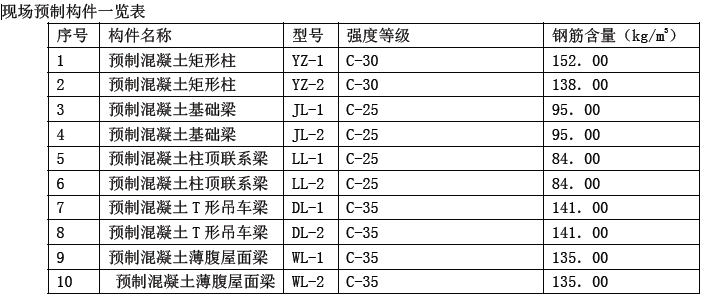

问题某拟建项目机修车间，厂房设计方案采用预制钢筋混凝土排架结构，其上部结构如图6.1 所示，结构体系中现场预制标准构件和非标准构件的混凝土强度等级，设计参考钢筋含量见下表：

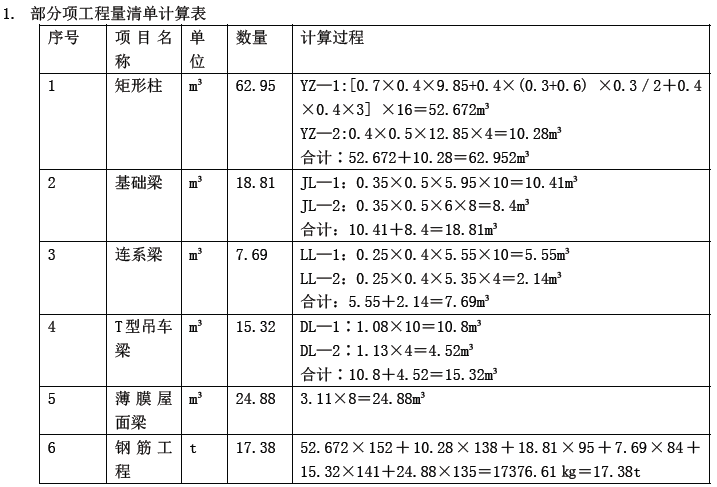

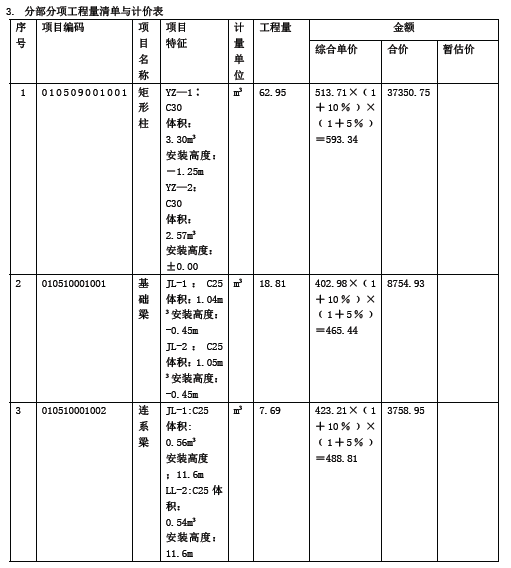

另查阅国家标准图集，所选用的薄腹屋面梁混凝土用量为3.11m3/品（厂房中间与两端山墙处屋面梁的混凝土用量相同，仅预埋件不同），所选用的T 型吊车梁混凝土用量，车间两端为1.13m3/根，其余为1.08m3/根。问题1：根据上述条件和《房屋建筑与装饰工程工程量计算规范》（GB50854-2013）的计算规则，在6.1.1 中，列式计算机修车间上部结构构件的混凝土柱、梁工程量及相应钢筋工程量。

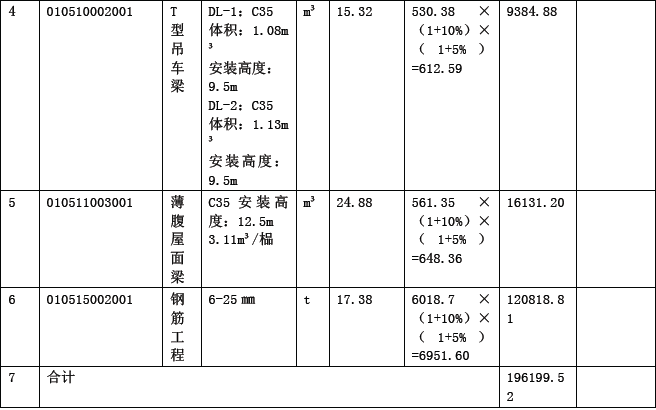

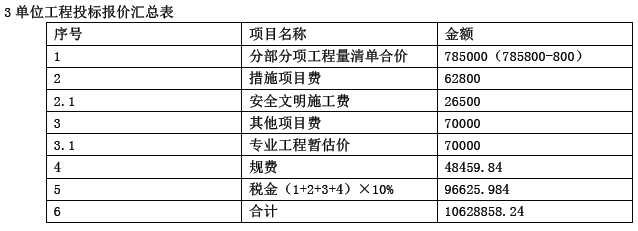

已知相关数据为：①预制混凝土矩形柱的编码010509001，本车间预制混凝土柱单件体积＜3.5m3，就近插入基础杯口，人材机合计513.71元/m3②预制混凝土基础梁的清单编码为010510001，本车间基础梁就近地面安装，单件体积＜1.2 m3,人材机合计402.98元/m3③预制混凝土柱顶连系梁的清单编码010510001，本车间连系梁单件体积＜0.6m3，安装高度＜12m3,人材机合计423.21元/m3,④预制混凝土T型吊车梁的清单编码为010510002，本车间T型吊车梁单件体积＜1.2m3,安装高度小于等于9.5m3,530.38元/m3,⑤预制混凝土薄腹屋面梁清单编码为010511003，本车间薄腹屋面梁单件体积＜3.2m3,安装高度13m，人材机合计561。35元/m3,⑥预制混凝土构件钢筋的清单编码为010515002，本车间所用钢筋直径为6~25mm,人材机合计6018.70元/t。以上项目管理费均以人材机为基础按10%计算，利润均以人材机和管理费合计为基数按5%计算。2.利用以下相关数据，在6.1.3中，编制机修车间土建单位工程招标控制价汇总表。已知相关数据为：①一般土建分部分项工程费785800.00元（含可抵扣的进项税为800元）②措施项目费用为62800.00元（不含可抵扣的进项税）,其中安全文明施工费26500.00元（不含可抵扣的进项税）;③其他项目费用屋面防水专业分包暂估70000.00元（不含可抵扣的进项税）;④规费为48459.84万元（不含可抵扣的进项税）⑤增值税税率为10%.(计算结果均保留两位小数)

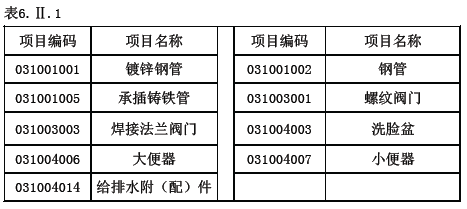

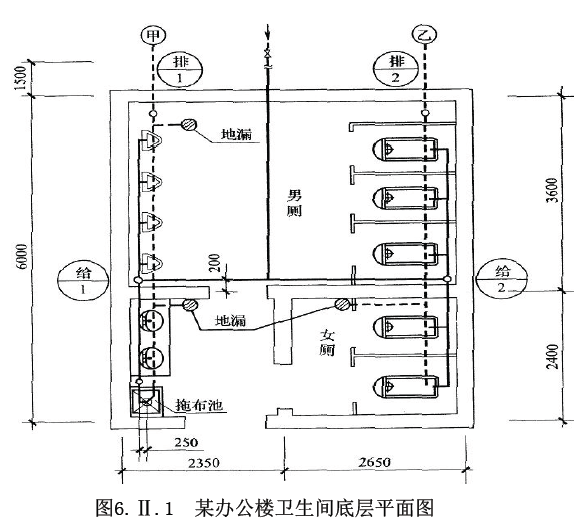

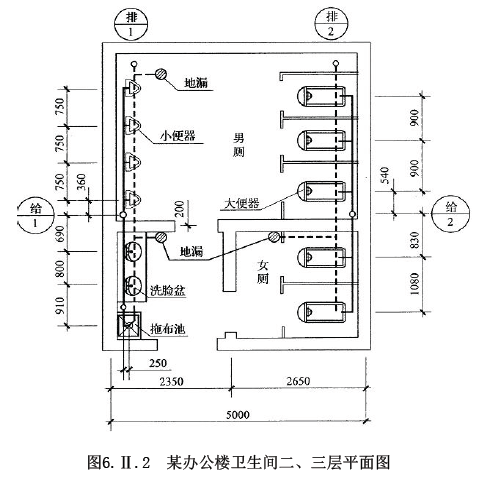

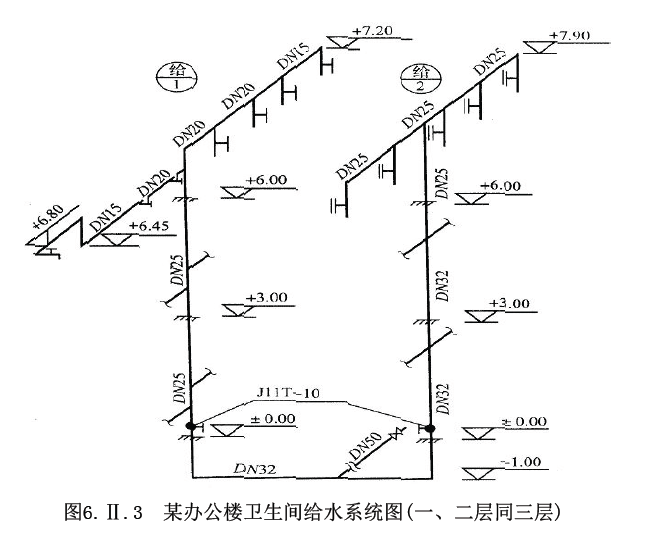

管道和设备安装工程1.某办公楼卫生间给排水系统工程设计，如图6.Ⅱ.1、6.Ⅱ.2和6.Ⅱ.3所示。给水管道系统及卫生器具有关分部分项工程量清单项目的统一编码，见表6.Ⅱ.1：

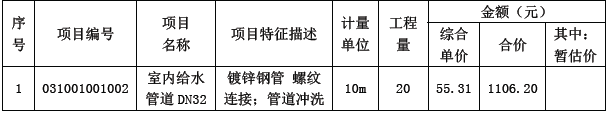

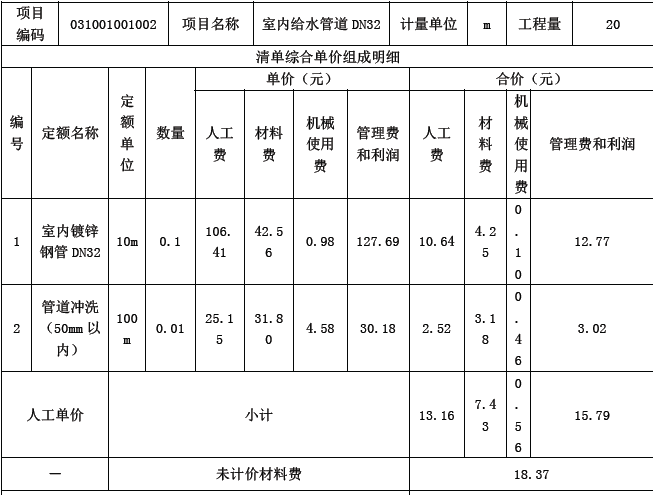

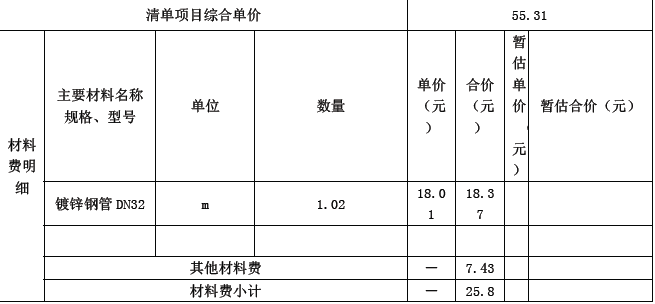

企业管理费和利润分别是人工费的85%和35%。问题：1.根据图6.Ⅱ.1所示，按照《通用安装工程计量规范》(GB50500-2013)及其有关规定，完成以下内容：(1)计算出所有给水管道的清单工程量，并写出其计算过程；(2)编列出给水管道系统及卫生器具的分部分项工程量清单项目，相关数据填入表6.Ⅱ.3“分部分项工程量清单与计价表”内。2.假设镀锌钢管DN32的长度为20m，按照背景条件2，在表6.Ⅱ.4“工程量清单综合单价分析表”中，编制镀锌钢管DN32管道工程量清单综合单价。3.按照《通用安装工程计量规范》(GB50500-2013)的规定，在表6.I.5“分部分项工程量清单与计价表”中，编制镀锌钢管DN32管道工程量清单与计价表。（计算结果均保留两位小数）4．该工程单位工程招标控制价为485500元（含5000安全文明施工费，其分摊的规费税金为500元），中标人投标报价工程费为444400元（含4000安全文明施工费，其分摊的规费税金为400元）。在施工过程中，发包人向承包人提出增加安装2个洗脸盆的工程变更，洗脸盆由施工单位采购，但业主暂定价格为420元/个。合同约定：招标工程量清单中没有适用的类似项目，欣欣助考QQ1834740478按照《建设工程工程量清单计价规范》（GB 50500-2013）规定和洗脸盆的报价浮动率确定清单综合单价。经查当地工程造价管理机构发布的洗脸盆安装定额价目表为290元，其中人工费120元。列式计算洗脸盆安装项目的清单综合单价。（计算结果保留两位小数）

说明：1.图示为某办公楼卫生间，共三层，层高为3m，图中平面尺寸以mm计，标高均以m计。墙体厚度为240mm.2.给水管道均为镀锌钢管，螺纹连接。给水管道与墙体的中心距离为200mm.3.卫生器具全部为明装，安装要求均符合《全国统一安装工程预算定额》所指定标准图的要求，给水管道工程量计算至与大便器、小便器、洗面盆支管连接处止。其安装方式为：蹲式大便器为手压阀冲洗;挂式小便器为延时自闭式冲洗阀：洗脸盆为普通冷水嘴;混凝土拖布池为500×600落地式安装，普通水龙头，排水地漏带水封;立管检查口设在一、三层排水立管上，距地面0.5m处。4.给排水管道安装完毕，按规范进行消毒、冲洗、水压试验和试漏。

选项

答案

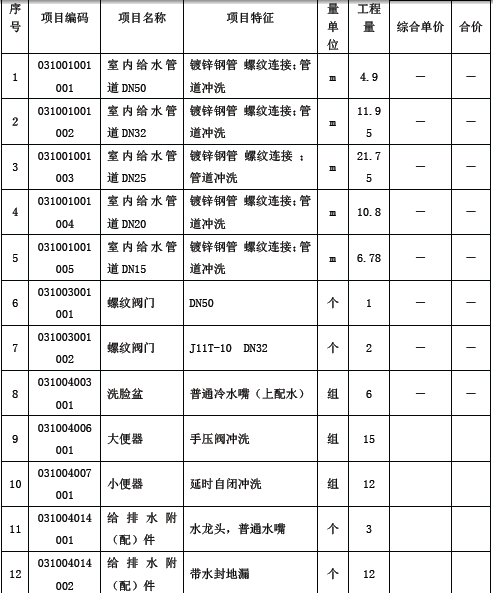

解析问题1：给水管道工程量的计算：1.DN50的镀锌钢管工程量的计算式：1.5+(3.6-0.2)＝4.9(m)2.DN32的镀锌钢管工程量的计算式：(1+0.45)+(1+1.9+3)+ (5-0.2-0.2)＝11.95(m)3.DN25的镀锌钢管工程量的计算式：(6.45-0.45)+(7.9-4.9)+[(1.08+0.83+0.54+0.9+0.9)]×3＝21.75(m)4.DN20的镀锌钢管工程量的计算式：(7.2-6.45)+[(0.69+0.8)+(0.36+0.75+0.75)] ×3＝10.8(m)5.DN15的镀锌钢管工程量的计算式：[(6.8-6.45)+0.75+0.91+0.25]×3＝6.78(m)分部分项工程量清单与计价表表6. Ⅱ.3
