问题

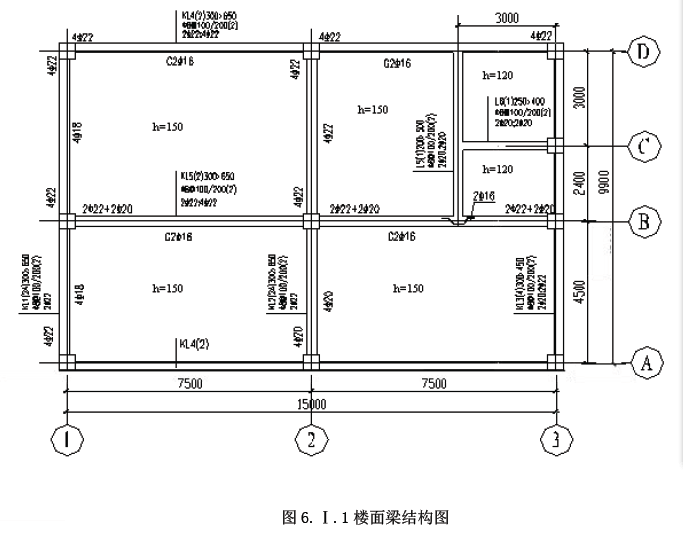

案例分析六Ⅰ.土建工程【背景资料】某钢筋混凝土框架结构建筑物的某中间层(层高4.2m)楼面梁结构图如图6.Ⅰ.1 所示。已知抗震设防烈度为7度,抗震等级为三级,柱截面尺寸均为500×500mm,梁断面尺寸如图示。梁、板、柱均采用C30 商品混凝土浇筑。

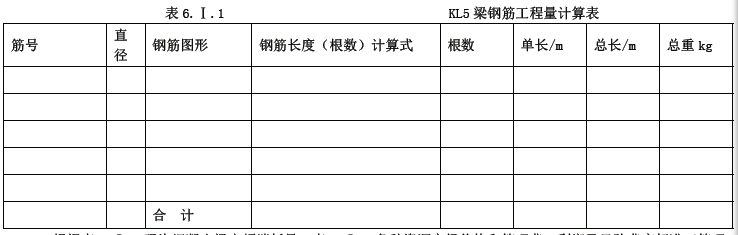

问题:1.列式计算KL5 梁的混凝土工程量。2.列式计算所有柱的模板工程量。3.列表计算KL5 梁的钢筋工程量。将计算过程及结果填入钢筋工程量计算表6.Ⅰ.1 中。已知22 钢筋理论质量为2.984kg/m, 20 钢筋理论质量为2.47kg/m, 16 钢筋理论质量为1.58kg/m, 8 钢筋理论质量为0.395kg/m。拉筋为6 钢筋,其理论质量为0.222kg/m。纵向受力钢筋端支座的锚固长度按现行规范计算(纵筋伸到支座对边减去保护层弯折15d),腰筋锚入支座长度为15d,吊筋上部平直长度为20d。箍筋加密区为1.5 倍梁高,箍筋长度和拉筋长度均按外包尺寸每个弯钩加10d 计算,拉筋间距为箍筋非加密区间距的两倍,混凝土保护层厚度为25mm。

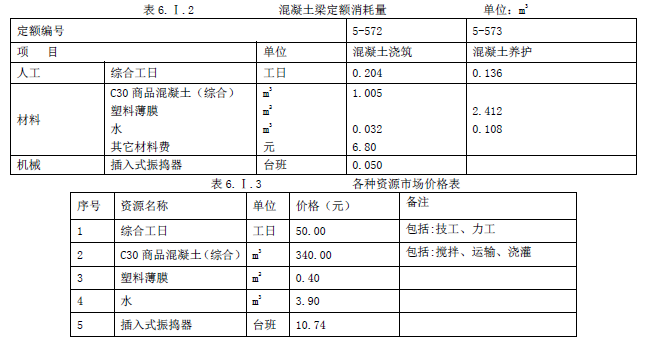

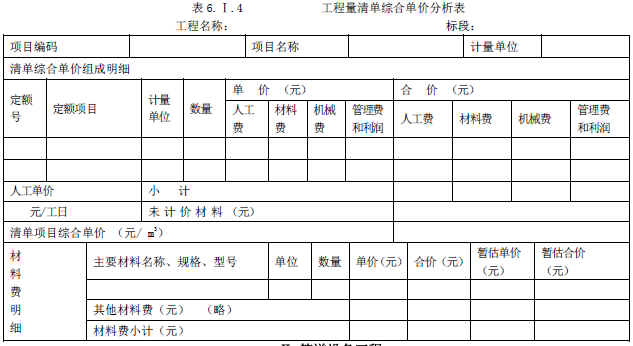

4.根据表6.Ⅰ.2 现浇混凝土梁定额消耗量、表6.Ⅰ.3 各种资源市场价格和管理费、利润及风险费率标准(管理费费率为人、材、机费用之和的12%,利润及风险费率为人、材、机、管理费用之和的4.5%。),编制KL5 现浇混凝土梁的工程量清单综合单价分析表(清单计价规范的项目编码为010403002),见表6.Ⅰ.4。
选项
答案
解析

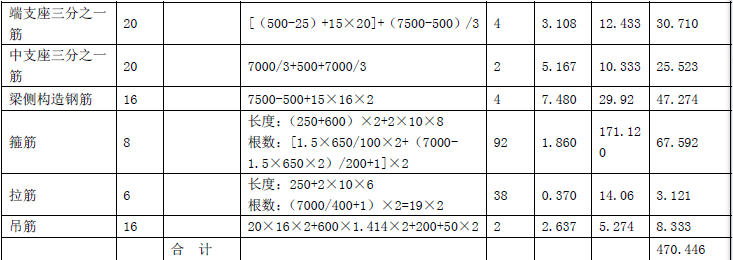

问题1:KL5 梁混凝土工程量:0.3×0.65×7×2=2.73 m3问题2:柱模板工程量:0.5×4×4.2×10-0.3×0.65×20-0.3×0.45×6-0.25*0.4-(0.2+0.2)×0.15×4-(0.2+0.1) ×0.15×8-(0.1+0.1) ×0.15×4-(0.2+0.125) ×0.1×2= 78.02 m2问题3:

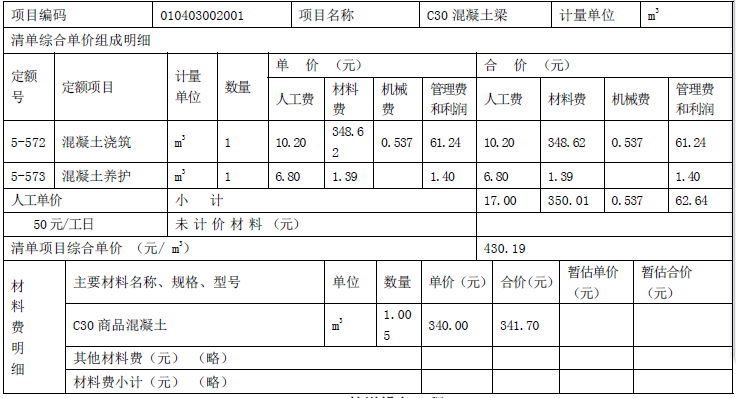

问题4:表6.Ⅰ.4 工程量清单综合单价分析表工程名称: 某钢筋混凝土框架结构工程标段:
