某项目部承揽了一项光缆直埋工程，光缆主要沿国道边水田敷设，沿途与其他地下管线交越

admin2022-08-02  43

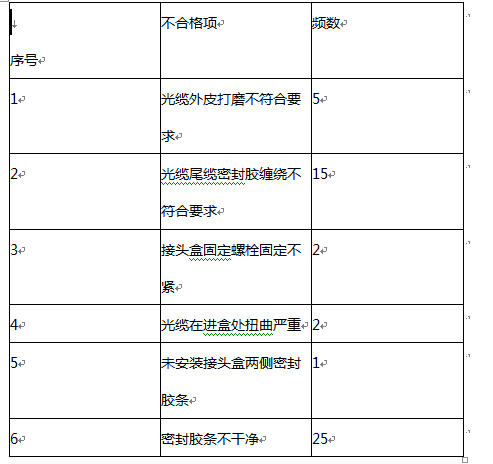

问题 某项目部承揽了一项光缆直埋工程，光缆主要沿国道边水田敷设，沿途与其他地下管线交越，为避免交越处损坏原有管线，项目部详细了解交越处原有管线情况并制定安全防护措施，联系管线产权单位，说明情况并请产权单位安排人员现场配合。 施工中，光缆在穿越一处经济使用地时施工受阻。经监理单位同意，施工单位对路由走向进行部分调整，涉及路由变更长度为700米。 当其中一个中继段完成施工后，发现光缆对地绝缘电阻普遍不合格，经分析判断检查验证，是接头盒密封不严，导致光缆接头盒进水或受潮所致，密封不合格统计表见下表。接续人员整改后，该中继段26盘光缆（单盘盘长2．2公里）金属护套对地绝缘性能如下 2MΩ＜ 实测值＜5MΩ：2盘   5MΩ＜ 实测值＜10MΩ：2盘     10MΩ＜ 实测值＜100MΩ：6盘 100MΩ＜ 实测值＜500MΩ：16盘 问题： 1.该工程对原有光缆的防护措施有哪些： 2.指出施工单位路由变更的不妥之处，并说明正确做法 3.绘制排列图并分析接头盒密封不严的主要原因（排列图中不合格项用序号代替） 4．整改后直埋光缆金属套对地绝缘是否满足验收规范？并说明理由。
选项
答案

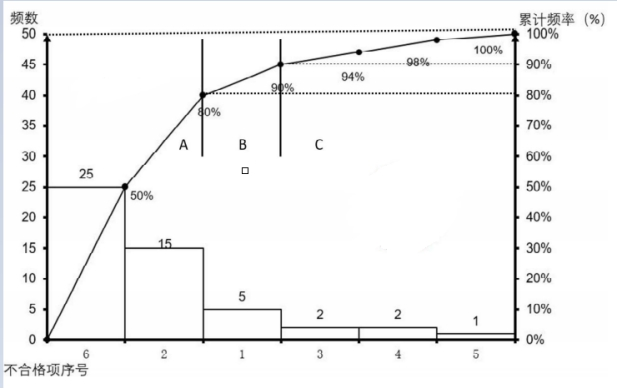

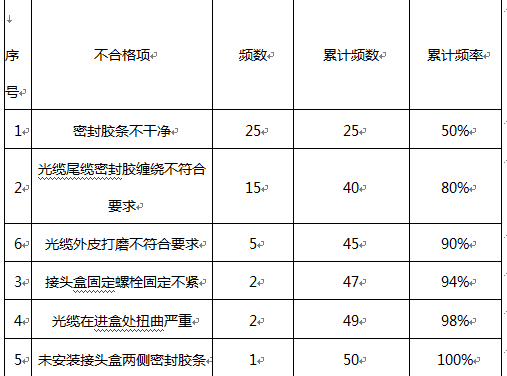

解析 1.该工程对原有光缆的防护措施有哪些： 答：联系管线产权单位，说明情况并请产权单位安排人员现场配合。 交越处必要时应使用仪器探明地下管线的深度和位置，应人工开挖，禁止使用大型机械 对交越处暴露的管线应及时采取措施保护，如用水泥包封 施工前做好安全技术交底，制定应急预案 施工前收集交越处相关技术资料，了解原有光缆走向、深度、位置。 解析：较为综合题目 2、施工单位仅与监理单位协商后进行变更不妥： 正确做法：根据相关规定，如施工过程中需要进行较大范围变更（500m以上），应与设计、建设、监理单位协商确定，并按照建设程序办理变更手续，施工单位向监理单位申请进行设计变更，监理单位会同设计单位、建设单位会审同意后，由设计单位出具变更设计，监理单位下发变更指令，施工单位按照变更指令进行变更。 解析：路由复测中内容，施工过程中需要进行较大范围变更（500m以上），应与设计、建设、监理单位协商确定，并按照建设程序办理变更手续 3.排列表：排列图：主要原因是：密封胶条不干净、光缆尾缆密封胶缠绕不符合要求 解析：排列图法 4.不满足规范； 理由：根据相关规定，埋设后的单盘光缆，金属外护层对地绝缘电阻的竣工验收标准不低于10MΩ.km，其中10%的单盘光缆不低于2MΩ，本中继段中2MΩ＜ 实测值＜5MΩ：2盘   5MΩ＜ 实测值＜10MΩ：2盘 ，共计4盘，中继段共有26盘光缆，占比15.4%,大于10%，故不符合规范。 解析：根据相关规定，埋设后的单盘光缆，金属外护层对地绝缘电阻的竣工验收标准不低于10MΩ.km，其中10%的单盘光缆不低于2MΩ
