  3. 某电厂抛石斜坡防波堤总长1200m，堤根与陆地相接，堤头处海床面标高为-16.0

某电厂抛石斜坡防波堤总长1200m，堤根与陆地相接，堤头处海床面标高为-16.0

admin2022-08-02  35

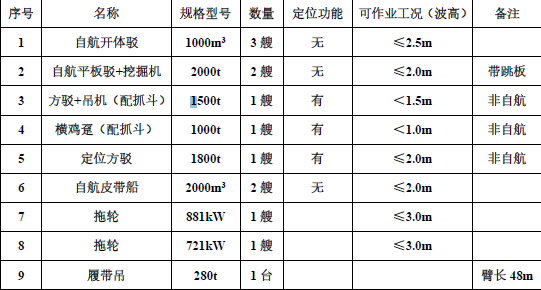

问题 某电厂抛石斜坡防波堤总长1200m，堤根与陆地相接，堤头处海床面标高为-16.0m（当地理论深度基准面，下同），典型断面见图1，其设计低水位为+0.76m，设计高水位为+5.81m。防波堤所处海域平时会出现1.5~2.0m 的波浪，且会受台风影响。项目部在编制施工组织设计时，堤身块石采用水上抛填和陆上填筑相结合的施工方式，扭王字块采用陆上履带吊进行安装，水上抛填块石与陆上填筑块石的施工分界面标高为-3.0m。根据界面划分，施工组织设计中属于水上抛填块石的施工内容有：外坡-3.0m 以下垫层块石抛填、-9.0m 以下堤心石抛填、内坡棱体块石抛填、外坡棱体块石抛填、-9.0~-3.0m 堤心石抛填和护底块石抛填等。扭王字块安装和水上抛填块石可供选用的自有船舶机械设备见表1-1，项目部综合考虑现场作业条件和施工效率，选择了施工船舶机械设备，并落实了施工船舶防台锚地。扭王字块分+5.8m 以下和+5.8m 以上两部分，均采用280t 履带吊进行安装，履带吊安装扭王字块时驻位于经整平的+5.8m 标高处的堤心石及垫层块石临时通道上。临时通道整平前堤心石及垫层块石已填筑并理坡至+5.8m 标高，履带吊安装扭王字块的机位布置要求是：履带长边平行于防波堤轴线且履带边距坡肩边线的安全距离不小于1m。280t 履带吊的履带长9544mm×宽1200mm×高1400mm，吊装和移动行走状态下，两条履带的中心距为6400mm，履带吊的起重性能见表1-2。图1 防波堤典型断面图（单位：标高m，尺寸mm）表1-1 施工单位自有船舶机械设备表表1-2 280t 履带吊起重性能表（臂长48m）问题1．绘制水上抛填块石施工工艺流程图。2．写出+5.8m 以下和+5.8m 以上两部分扭王字块安装的纵向施工顺序。3．根据表1-1，堤心石水上粗抛和垫层块石水上抛填施工选用的船舶机械设备分别是什么4．计算临时通道总宽，并分析280t 履带吊能否安装外坡第一排扭王字块不计吊索具,台锚地应考虑哪些因素
选项
答案

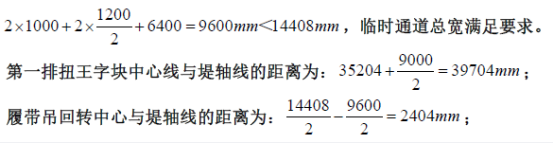

解析 1．水上抛填块石施工工艺流程图为：-9.0m 以下堤心石抛填→外坡棱体块石抛填→内坡棱体块石抛填→护底块石抛填→-9.0~-3.0m 堤心石抛填→外坡-3.0m 以下垫层块石抛填→内坡-3.0m 以下垫层块石抛填。2．+5.8m 以下部分扭王字块安装的纵向施工顺序为：由堤根往堤头安装。+5.8m 以上部分扭王字块安装的纵向施工顺序为：由堤头往堤根安装。3．堤心石水上粗抛施工选用的船舶机械设备是：1000m3自航开体驳、2000t 自航平板驳+挖掘机、1800t 定位方驳、881kW拖轮或721kW拖轮。垫层块石水上抛填施工选用的船舶机械设备是：2000t 自航平板驳+挖掘机、1800t 定位方驳、881kW拖轮或721kW拖轮。4．临时通道总宽为：280t 履带吊不能安装外坡第一排扭王字块。理由如下：履带吊需要的临时通道宽度为：第一排扭王字块中心线与履带吊回转中心的距离为：39704-2404=37300mm；查表1-2 得幅度38m 对应的起重量为19.5t，幅度36m 对应的起重量为21.1t；内插得幅度37.3m 对应的起重量近似为20.1t；20.1t小于21t，所以不能安装外坡第一排扭王字块。5．选择船舶防台锚地应考虑的因素有：（1）满足施工现场船舶、设施的水深要求。（2）在施工作业区或靠近施工作业区的水域。（3）周围无障碍物的环抱式港湾、水道。（4）有消除或减弱浪涌的天然屏障或人工屏障的水域。（5）有足够回旋距离的水域。（6）泥或泥沙混合的底质。（7）流速平缓。（8）便于通信联系和应急抢险救助。
