某高桩码头桩基结构采用φ1000mm预应力混凝土管桩,混凝土强度为C80,管桩的

admin2022-08-02  28

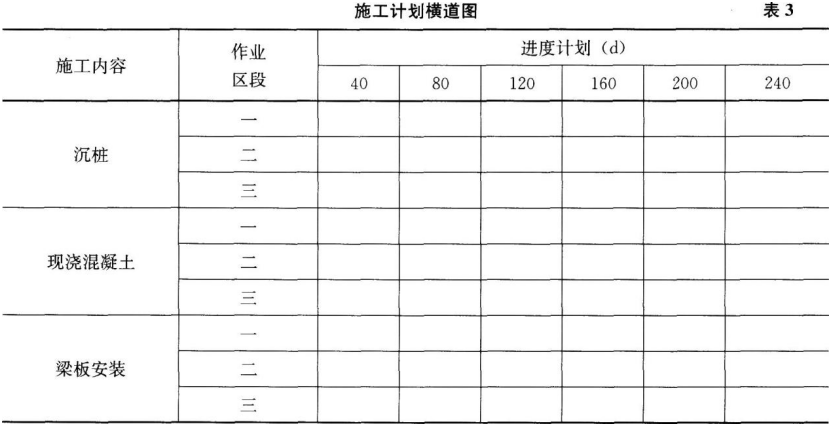

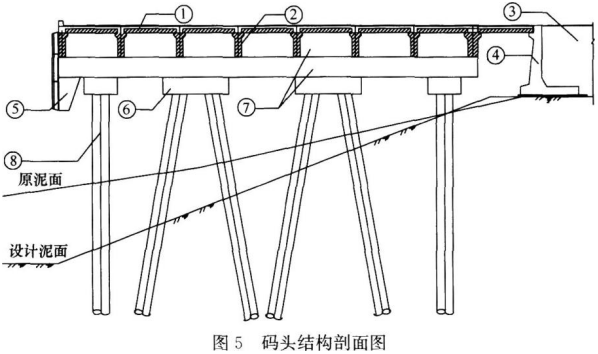

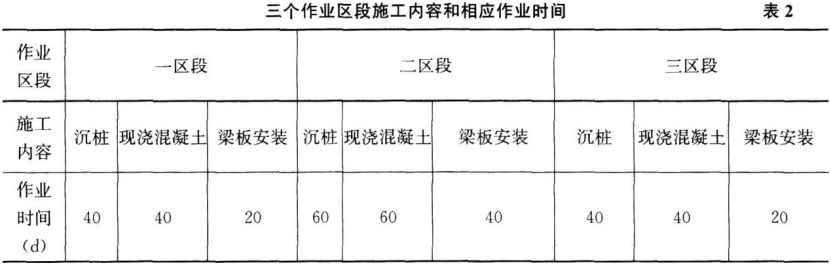

问题 某高桩码头桩基结构采用φ1000mm预应力混凝土管桩,混凝土强度为C80,管桩的规格、性能见表1,码头结构如图5。正式工程开工前,项目部做了施工部署和安排,进行了桩的试打动力检测,选定了桩锤型号,确定锤击拉应力标准值为9MPa、总压应力标准值为25MPa;针对沉桩、桩帽和横梁现浇混凝土、安装梁板三项施工作业,沿码头长度方向划分了三个施工作业区段,施工顺序为一区段、二区段、三区段,为了避免施工干扰、影响施工质量,规定一个施工作业区段在同一时段内只能进行一项施工作业;现场组织了一艘打桩船、一艘起重安装船、一个钢筋模板混凝土施工队;三个作业区段施工内容和相应作业时间见表2,其中现浇混凝土作业时间中已包含其达到设计强度所需时间。项目部精心组织施工,保证了每项施工作业连续施工。根据《水运工程混凝土结构设计规范》JTS 151—2011,C80混凝土轴心抗压强度设计值为35.9MPa、轴心抗拉强度设计值为2.22MPa。【问题】?1.写出图5中各编号的结构名称。?2.高桩码头预制构件多层堆放层数应根据哪些参数和因素确定??3.验算本工程打桩应力,并判断其是否满足沉桩过程中控制桩身裂损的要求。?4.复制表3到答题卡,用单实线画出本工程三项施工作业的施工计划横道图,并用双实线标示出关键线路。

选项

答案

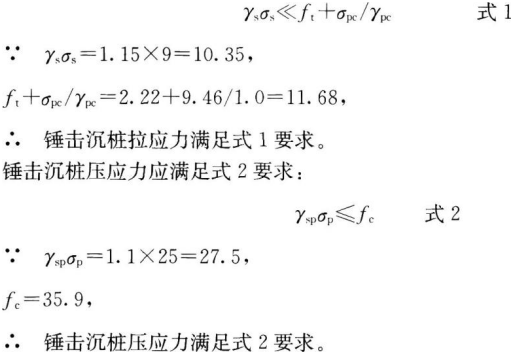

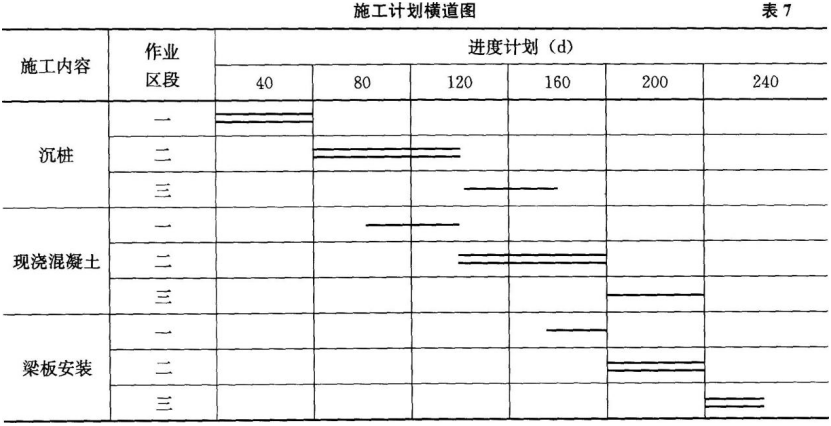

解析 1.图5中各编号的结构名称为:①面板;②纵梁;③回填料、土(回填);④挡土墙;⑤靠船构件;⑥桩帽;⑦横梁;⑧桩基。 2.高桩码头预制构件多层堆放层数根据的参数和因素为:构件强度、地基承载力、垫木强度、存放稳定性。3.锤击沉桩拉应力应满足式1要求:则打桩应力满足桩身裂损控制要求。4.施工进度计划横道图见表7。
