某高桩码头的断面示意图如图所示。该码头施工的主要工序有12项。 问题: (1

admin2022-08-02  45

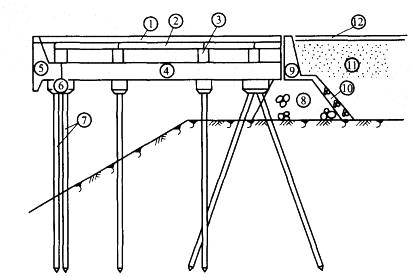

问题 某高桩码头的断面示意图如图所示。该码头施工的主要工序有12项。问题:(1)指出码头各构件名称及相应施工工序的名称。(2)画出该12项主要施工工序的流程框图。

选项

答案

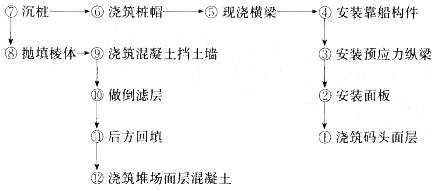

解析 (1)①——码头面层混凝土;②——码头的预应力混凝土面板;③——码头预应力混凝土纵梁;④——码头横梁;⑤——码头钢筋混凝土靠船构件;⑥——桩帽;⑦——预应力混凝土桩; ⑧——抛石棱体;⑨——挡土墙;⑩——倒滤层; ~——后方回填; ~——后方堆场面层混凝土。(2)主要工序流程框图:
