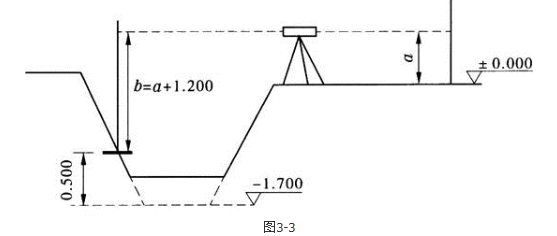

问题 某小学位于某地级市市区，楼高5层，建筑高度为22.7m，规划1号楼为教学楼，2号楼为综合楼，总建筑面积为1280m2，集教学、办公于一体，由某公司设计和建设。公司按国际二级标准设计，其南面紧邻河道，北面紧邻城镇主干道，西面紧邻学林雅苑小区。　　施工放样工作内容包括：首级GPS平面控制网布置测量，施工控制网布置测量，楼样垂直度检测，建筑物主体工程沉降监测，建筑物主体工程日周期摆动测量。现阶段规划测量部门已将建筑控制点施测完毕。　　为了控制基槽开挖深度，在即将挖到槽底设计标高时，用水准仪在槽壁上测设一些水平的小木桩，如图3-3所示；使木桩的上表面离槽底设计标高为一固定值（如0.500m），用以控制挖槽深度。为了施工时使用方便，一般在槽壁各拐角处和槽壁每隔3～4m处均测设一水平桩，作为清理槽底和打基础垫层时掌握标高的依据。　　水平桩高程测设允许误差为±10mm。假设槽底设计标高为－1.700m。问题：　　1．施工测量前准备工作具体有哪些内容？　　2．本工程±0.000所对应的绝对高程为201.8000m，在±0的基础上可以用钢尺放出每层的高度。若已知水准点A的高程HA＝24.376m，要测设某设计地坪标高HB＝25.000m，简述具体测设步骤。　　3．为了控制基槽开挖深度，在即将挖到槽底设计标高时，如何使用水准仪，才能使开挖深度不超过槽底的设计位置？
选项
答案
解析 1.根据《工程测量规范》（GB 50026—2007）第8.1.2条规定，施工测量前，应收集有关测量资料，熟悉施工设计图纸，明确施工要求，制定施工测量方案。具体需要准备的工作包括：
　　（1）熟悉设计图纸：①总平面图，是施工测量的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。②建筑平面图，给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。③基础平面图，给出基础轴线间的尺寸关系和编号。④基础详图（即基础大样图），给出基础设计宽度、形式、设计标高及基础边线与轴线的尺寸关系，是基础施工的依据。⑤立面图和剖面图，给出基础、地坪、门窗、楼板、屋架和屋面等设计高程，是高程测设的主要依据。
　　（2）现场踏勘：目的是了解施工现场周围地物以及测量控制点的分布情况，并对测量控制点的点位进行检核，以取得正确的起始数据。
　　（3）拟订放样方案，绘制放样略图：根据总平面图给定的建筑物位置以及现场控制情况，拟订放样方案，绘制放样略图。在略图上标出建筑物轴线间的主要尺寸以及有关的放样数据，供现场放样时使用。
2.　测设过程如下：
　　（1）在A、B间安置水准仪，在A处竖水准尺，在B处设木桩。
　　（2）对水准尺A读数，设为a＝1.534m，则水平视线高Hi＝HA＋a＝24.376＋1.534＝25.910（m）
　　B点应读数b＝Hi－HB＝25.910－25.000＝0.910（m）
　　（3）调整B尺高度，至b＝0.910时，沿尺底做标记即设计标高HB。
3.按图中所列数据，在槽壁测设出的水平桩标高为－1.200m，自水平桩面向下量取0.500m即为槽底的设计位置。
