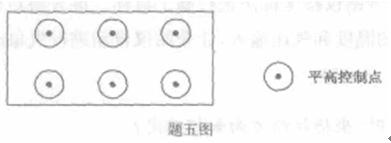

问题 某测绘单位承担某测区1: 5000数字线划图(DLG)，数字高程模型(DEM)，数字正射影像(DOM)航测成图中的像片控制点布测任务。1．测区概况测区以丘陵为主，分布有河流、湖泊和水库，交通发达，公路、乡村路纵横交错。测区内耕地比较多，水田以梯地为主，山坡多早地，山丘上植被茂盛。2．航摄资料情况2014年航空摄影的23cm×23cm影像，沿东西方向航摄。航向重叠度一般在67%左右，最小53%，旁向重叠度一般在36%左右。摄区共有20条航带。3．像片控制点布测方案(1)平面高程均采用区域网布点，示意图如下：平高控制点航向基线跨度不大于9条基线，旁向相邻航线最大跨度不大于3条基线。(2)像片控制点尽可能选择相片上的明显目标点，便于正确地相互转点和立体观测时辨认点位。(3)像片控制点利用测区已有的卫星导航定位服务系统(CORS)联测平面位置，并用似大地水准面精化模型进行高程改正。问题：1．举出本测区中作为像片控制点的优选地物，并说明林地中控制点的选取方法。2．结合本测区摄影资料的规格和重叠度，说明对像片控制点在像片上的位置的要求3．根据本测区像片控制点的施测方法，说明在野外选择控制点位应考虑的因素。
选项
答案
解析 1．举出本测区中作为像片控制点的优选地物，并说明林她中控制点的选取方法。
答：本测区中作为像片控制点的优选地物包括：
(1)道路：包括公路，乡村略的直角拐点；
(2)水系：河流、湖泊和水库的堤岸线直角拐点；
(3)植被分界线的直角拐点；
(4)居民区内的道路，打谷场和水泥地等直角拐点。
林地中控制点的选取方法包括：
(1)优先选择林地内明显小路的拐弯处；
(2)不同覆盖的林地类型的分界线的拐弯处；
(3)林地内重要明显块状地块的边缘。
2．结合本测区摄影资料的规格和重叠度，说明对像片控制点在像片上的位置的要求。
答：像片控制点在像片上的位置的要求包括：
(1)像片控制点应布设在航向及旁向六片重叠范围内；
(2)像片控制点距像片边缘不应小于15mm;
(3)像片的四个基本控制点应选在像片的四角附近；
(4)平高控制点航向基线跨度不大于9条基线，旁向相邻航线最大跨度不大子3条基线。
3．根据本测区像片控制点的施测方法，说明在野外选择控制点位应考虑的因素。
答：考虑到像片控制点利用测区已有的卫星导航定位服务系统(CORS)联测平面位置，并用似大地水准面精化模型进行高程改正。野外选择控制点位应考虑的因素包括：
(1)林地、居民区的控制点在高度角15°以上不要有树术遮挡；
(2)控制点不要靠近大面积水体；
(3)控制点不要靠近有高压线等强辐射区域。
