某测绘项目采用航空摄影测量方法生产某测区1:2000比例尺的数字地形图。测区面积约5000km2,东西长约100km,南北长约60km,测区内陆地最低点高程为20m,最高点高程为200m。原始影像采用真彩色胶片航空摄影获取,摄影像机型号为RC—30,像幅为230mm*230mm,焦距为152mm,摄影比例尺为1:8 00 0,胶片的航向重叠度为6 5%,旁向重叠度为3 5%,影像扫描分辨率为20μm 。航摄公司完成测区摄影后,向项目承担单位提交了下列资料:(1)测区航摄底片、晒印的像片;(2)成果质量检查记录;(3)各种登记表和提交资料清单。项目承担单位认为航摄公司提交的资料不全,要求航摄公司补齐有关资料。项目承担单位在完成整个测区外业控制点布设,测量及验收工作后,进行解析空中三角测量内业加密,平面坐标采用2 00 0国家大地坐标系,高程采用1 9 8 5国家高程基准。在野外调绘工作完成后,进行内业立体测量,然后对立体测图数据成果进行点位精度、属性精度、逻辑一致性和附件质量等方面的质量检查。【问题】1.航摄公司应补交哪些资料?2.以框图形式表示本项目立体测图的工作流程。3.简述解析空中三角测量内业加密的主要工作流程。4.该项目立体测图数据成果检查内容是否全面?若不全面,予以补全。
选项
答案
解析

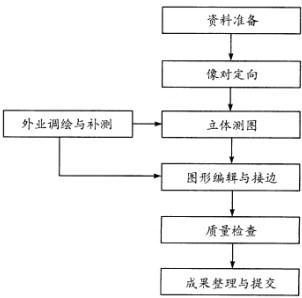

1.《1:500 1:1000 1:2000地形图航空摄影规范》(GB/T 6962—2005)规定,航摄公司应补交的资料主要有: (1)测区范围图(摄区略图);(2)相片索引图.底片和相片;(3)航摄仪技术参数(航摄仪检定表);(4)航摄底片压平质量检测数据表;(5)航摄底片密度抽样测定数据表;(6)航摄飞行记录(或航摄飞行报告);(7)附属仪器记录数据和相关资料;(8)合同规定的其他资料等。2.本项目是在野外调绘工作完成后,进行内业立体测图的,所以该项目立体测图的工作流程如下图所示。

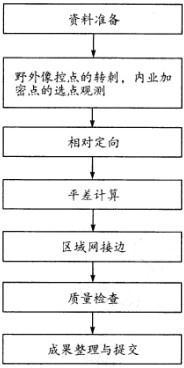

3.解析空中三角测量内业加密的主要工作流程包括资料准备,野外像控制点的转刺,内业加密点的选点观测,相对定向,平差计算,区域网接边,质量检查,成果整理与提交。其工作流程图如下图所示。
4.该项目立体测图数据成果检查内容不全,根据《数字测绘成果质量检查与验收》( GB/T 18316—2008)规范要求,应增加空间参考系、完整性、时间精度、影像/栅格质量、表征质量5个方面的内容。
