  3. 某施工单位承接了一段山区高速公路，其中有一座 21×40m 先简支后连续 T 型

某施工单位承接了一段山区高速公路，其中有一座 21×40m 先简支后连续 T 型

admin2022-08-02  46
问题 某施工单位承接了一段山区高速公路，其中有一座 21×40m 先简支后连续 T 型预应力混凝土梁桥。上部结构以“谁施工、谁编制、谁负责”，保证先进性、经济合理性为原则，编制了施工方案。经多方案必选，最终采用装配式吊装方法，双导梁架桥机架设，如图。下部结构采用沉井基础。事件一：施工单位考虑到水源、电力状况、进出场道路和成品梁运输等情况，需在大桥附近设置 T梁预制场，场地建设前施工单位将梁场布置方案报监理工程师审批，方案内容应包含各类型梁板的台座数量、模板数量等。 事件二：双导梁架桥机施工工艺流程：梁体预制及运输、铺设轨道→架桥机及导梁拼装 →（D）→架桥机前移至安装跨→支顶前支架→（E）→吊梁、纵移到位→降梁、横移到位→ 安放支座、落梁→架设下一片梁→铰接缝施工，完成整跨安装→架桥机前移至下一跨，直至完成整桥安装。 事件三：为保证架设安全，施工单位对施工现场进行了重大安全风险辨识和评估，制定了双导梁架桥机架设T梁的专项施工方案。同时对架桥机施工风险进行了控制，其部分措施如下： （1）现场安装后须经专业的检测检验机构检验合格，发放使用证、挂验收合格牌后投入使用。 （2）架桥机纵向运行轨道两侧规定高度要求对应水平，保持平稳。前、中、后支腿各横向运行轨道要求水平，并严格控制间距，三条轨道必须平行。 （3）大雨、大雪、大雾、沙尘暴和五级（含）风以上等恶劣天气必须停止架梁作业。（4）架桥机工作前，应调整前、中、后支腿高度，使架桥机主梁纵向坡度＜3%。纵向行走轨道的铺设纵坡＜1.5%。事件四：施工单位对施工现场的机械，做了以下要求：（1）大型机械设备和多班作业的机械，必须建立机长责任制。（2）操作人员必须持有国家相关管理部门核发的驾驶证和操作证。（3）建立机械设备管理台账。机械设备档案主要包括下列内容：① 设备的名称、类别、数量、统一编号；② 设备的购买日期；③ 使用说明书等技术资料；④《大、中型设备安装、拆卸方案》、《施工设备验收单》及《安装验收报告》；事件五：沉井基础施工采用浮式沉井和就地浇筑沉井两种方法，并做了以下规定：（1）浮式沉井在下水、浮运前，应进行水密性检查。（2）浮式沉并的底节采用滑道方法下水。（3）在浮运、就位的任何时间内，沉井露出水面的高度均不应小于 1m，并应考虑预留防浪高度或采取防浪措施。（4）就地浇筑沉井下称困难时必须采取助沉措施。【问题及答案】1. 根据背景资料针对架桥机示意图，写出 A、B、C 的名称。2. 补充事件一中梁场布置方案内容。3. 事件二中，指出双导梁架桥机施工工艺流程中 D 和 E 的名称。4. 事件三中，逐条判断双导梁架桥机架施工风险控制措施正误，有误，请改正。5. 补充事件四中机械设备档案的内容。6. 事件五中，浮式沉井在下水、浮运前底节需要做什么试验，底节还可以采用哪些方法下水？7. 事件五中，就地浇筑沉井的助沉措施可采取哪些方法？
选项
答案

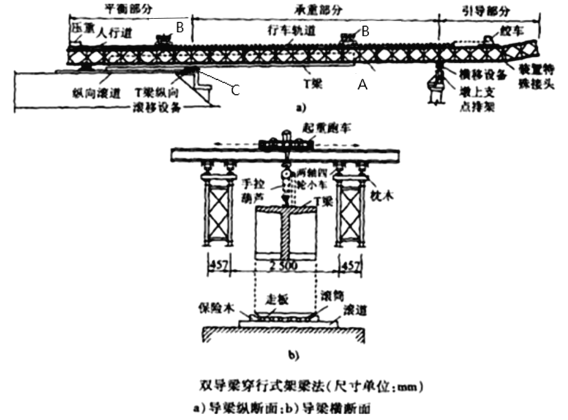

解析 1. 根据背景资料针对架桥机示意图，写出 A、B、C 的名称。
答：A—导梁； B—纵移行车（天车）；C—中支腿。
2. 补充事件一中梁场布置方案内容。
答：生产能力、存梁区布置及最大存梁能力。
3. 事件二中，指出双导梁架桥机施工工艺流程中 D 和 E 的名称。
答：D—试吊；E—运梁、喂梁。
4. 事件三中，逐条判断双导梁架桥机架施工风险控制措施正误，有误，请改正。
答：（1）正确。
（2）正确。
（3）错误。大雨、大雪、大雾、沙尘暴和六级（含）风以上等恶劣天气必须停止架梁作业。
（4）错误。架桥机工作前，使架桥机主梁纵向坡度＜1.5%。纵向行走轨道的铺设纵坡＜3%。
5. 补充事件四中机械设备档案的内容。
答：产品合格证及生产许可证（复印件及其他证明材料）；各设备操作人员资格证明材料。
6. 事件五中，浮式沉井在下水、浮运前底节需要做什么试验，底节还可以采用哪些方法下水？
答：底节需要水压试验。底节还可以采用涨水自浮或直接起吊下水。
7. 事件五中，就地浇筑沉井的助沉措施可采取哪些方法？
答：沉井的助沉措施可采取：
① 采用井外高压射水、降低井内水；
② 在结构受力容许的条件下，亦可采用压重或接高沉井；
③ 采用空气幕、泥浆润滑套。
