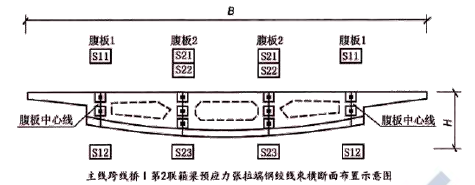

背景资料:某公司承建一座桥梁工程。主线跨线桥I 的第2 联为(30m+48m+30m)预应力混凝土连续箱梁,其预应力张拉端钢绞线束横断面布置如下图所示。预应力钢绞线采用公称直径φ15.2mm 高强低松弛钢绞线。每根钢绞线由7 根钢丝捻制而成。代号S22 的钢绞线束由15 根钢绞线组成,其在箱梁内的管道长度为108.2m。
施工单位编制了主线跨线桥I 的第2 联箱梁预应力的施工方案,如下:(1)该预应力管道的竖向布置为曲线形式,确定了排气孔和排水孔在管道中的位置:(2)预应力钢绞线的张拉采用两端张拉方式:(3)确定了预应力钢绞线张拉顺序的原则和各钢绞线束的张拉顺序:(4)确定了预应力钢绞线张拉的工作长度为100cm,并计算了钢绞线的用量。【问题】1.预应力管道的排气孔和排水孔应分别设置在管道的哪些位置?2.写出预应力钢绞线张拉顺序的原则,并给出图中各钢绞线束的张拉顺序。(用图中所示的钢绞线束的代号“Sll~S23”及“→”表示)3.结合背景资料,列式计算图中代号为S22 的所有钢绞线束需用多少米钢绞线制作而成?
选项
答案
解析
1.预应力管道的排气孔应设置在曲线管道的最高处;排水孔应设置在曲线管道的最低位置。
2.(1)预应力张拉原则:采取分批、分阶段,对称张拉。宜先中间,后上、下或两侧。
(2)图中各钢绞线束的张拉顺序为:S22→S23→S21→S12→S11 或S22→S21→S23→S11→S12。
3.每束S22 由15 根钢绞线组成,图中共有2 束S22,故S22 钢束需要钢绞线数量:(108.2+2×1)×15×2=3306m。
