背景资料: 某跨度40m 现浇预应力钢筋混凝土简支梁桥,采用后张法张拉预应力。
背景资料: 某跨度40m 现浇预应力钢筋混凝土简支梁桥,采用后张法张拉预应力。
admin
2022-08-02
31
问题
背景资料:某跨度40m 现浇预应力钢筋混凝土简支梁桥,采用后张法张拉预应力。施工单位采用碗扣式满堂支架施工(见图1),支架由钢管、扣件、型钢等组成,纵横梁采用电弧焊连接。支架为就近租赁,为保证支架安装质量,施工单位认真检查了扣件的外观质量。

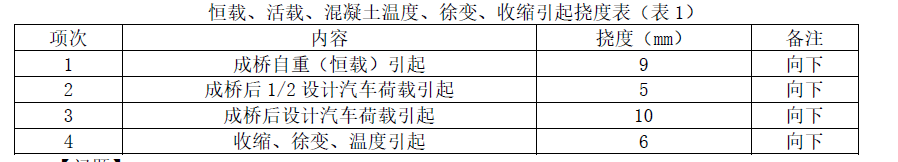

为了保证支架的承载力以及消除支架和支架地基引起的塑性变形,对支架进行了堆沙袋预压,压重为梁自重的1.2 倍(梁自重加施工荷载),并在跨中支架顶部设置了标高观测点。观测点预压前标高为185.756m,进行分级预压,100%预压荷载时观测点的标高为185.701m。预压稳定后进行了分级卸载,卸载后观测点的标高为185.725m。经计算,该桥达到了设置预拱度的条件,恒载、活载、混凝土温度、徐变、收缩引起挠度见表1,并按二次抛物线设置预拱度。跨中底板的设计标高为185.956m。梁体浇筑后进行了预应力的张拉,然后拆除支架。为保证施工安全,拟定分三部分(A、B、C)见图1,分批次分次拆除支架。
【问题】1.计算梁自重和施工荷载作用下的弹性变形。(保留小数点后三位)2.计算该支架跨中需要设置的预拱度以及底板的立模标高。(保留小数点后三位)3.排列A、B、C 三部分合理的拆除顺序。
选项
答案
解析
1.梁自重和施工荷载作用下的弹性变形=(185.725-185.701)m=0.024m。
2.该支架跨中需要设置的预拱度=0.009+0.005+0.006+0.024=0.044m。
底板的立模标高=(185.956+0.044)m=186.000m。
3.先B 后A、C,A、C 必须同时。
