问题

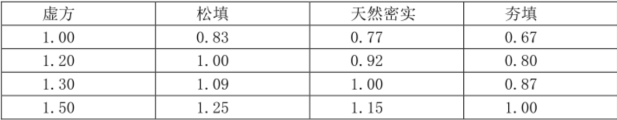

某施工单位承建一项城市污水主干管道工程,全长 1000m。设计管材采用Ⅱ级承插式钢筋混凝土管,管道内径 d1000mm,壁厚 100mm,沟槽平均开挖深度为 3m。底部开挖宽度设计无要求,场地地层以硬塑粉质黏土为主,土质均匀,地下水位于槽底设计标高以下,施工期为旱季。项目部编制的施工方案明确了下列事项:(1)将管道的施工工序分解为:①沟槽放坡开挖;②砌筑检查井;③下(布)管;④管道安装;⑤管道基础与垫层;⑥沟槽回填;⑦闭水试验。施工工艺流程:①→A→③→④→②→B→C。(2)根据现场施工条件、管材类型及接口方式等因素确定了管道沟槽底部一侧的工作面宽度为 500mm,沟槽边坡坡度为 1:0.5。(3)项目部按井段数量抽取 1/4 进行试验,每次试验段长度不超过 500m;上游管顶内壁高程为 231.0m,上游设计水头为 231.3m,上游检查井井口高程为 233m。(4)根据沟槽平均开挖深度及沟槽开挖断面估算沟槽开挖土方量(不考虑检查井等构筑物对土方量估算值的影响)。(5)由于施工场地受限及环境保护要求,沟槽开挖土方必须外运,土方外运量根据表 3 《土方体积换算系数表》估算。外运用土方车辆容量为 10m3/车·次,外运单价为 100 元/车·次。表 3 土方体积换算系数表
【问题】1.写出施工方案(1)中管道施工工艺流程中 A、B、C 的名称。(用背景资料中提供的序号①~⑦或工序名称做答)。2.写出确定管道沟槽边坡坡度的主要依据。3.指出施工方案(3)中有何不妥,改正。4.闭水试验的试验水头高程取多少?写出闭水试验的试验过程。5.根据施工方案(4)、(5),列式计算管道沟槽开挖土方量(天然密实体积)及外运的直接成本。
选项
答案
解析
1.A—⑤;B—⑦;C—⑥。
2.地质条件和土的类别,坡顶荷载情况,地下水位,开挖深度。
3. ①按井段数量抽取 1/4 进行试验不妥,应抽取 1/3;
②每次试验段长度不超过 500m 不妥,应不超过 5 个连续井段
4.上游设计水头为 231.3m,高于上游管顶内壁高程 231.0m,
取 231.3+2m=233.3m,高于上游检查井井口高程为 233m。
故试验水头高程取 233m。
试验过程:试验水头达到 233m 时开始计时,观测管道的渗水量,直至观测结束,应不断地向试验管段内补水,保持试验水头恒定,渗水量的观测时间不得小于 30min,渗水量不超过允许值试验合格。
5.沟槽底宽=1000+2×100+2×500=2200mm,即 2.2m;
上口宽=2.2m+2×3m×0.5=5.2m;
横截面积:(2.2+5.2)×3÷2=11.1m2;
挖方=11.1 ㎡×1000m=1.11 万 m3;
外运成本=1.11×1.30÷10×100=14.43 万元。
