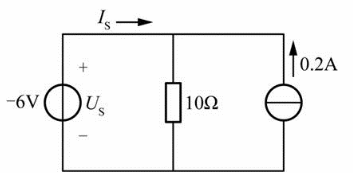

图示电路中,电流IS为( )。
A.-0.8AB.0.8AC.0.6AD.-0.6A
选项
A.-0.8A
B.0.8A
C.0.6A
D.-0.6A
答案
A
解析

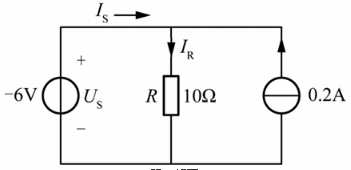

如题81解图所示,设电阻R上的电流为IR,根据图示的正方向。则IR=US/R=-6/10=-0.6A。又根据基尔霍夫电流定律可知,IS+0.2A=IR,即:IS=-0.6-0.2=-0.8A。
