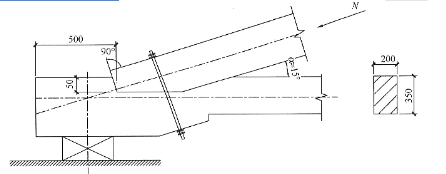

木结构单齿连接,如图所示,木材采用东北落叶松,顺纹抗压强度设计值fc=15N/mm2,顺纹抗剪强度设计值fv=1.6N/mm2,横纹抗压强度设计值全表面时为fc,90=2.3N/mm2,局部表面和齿面时为fc,90=3.5N/mm2。抗剪强度降低系数ψv=0.64。
试问,由单齿连接受剪强度确定的节点处斜杆的受压承载力设计值(kN),与下列何项数值最为接近?A.102B.99C.85D.82
选项
A.102
B.99
C.85
D.82
答案
C
解析
根据《木结构设计标准》(GB 50005—2017)第6.1.2条第2款规定,由于lv/hc=500/50=10,取lv=8hc=400mm。
代入式(6.1.2-2),V≤ψvfvlvbv=0.64×1.6×400×200=81.92×103N。
依据节点处的平衡可知,当剪力达到最大时,对应的斜杆轴力为81.92/cos15°=84.81kN。
选项中与84.81最接近的是85,因此选C项。
