问题 某建筑屋顶构架在风荷载作用下的计算简图、构件AC截面、构件AC与构件BD的连接大样如题8～10图所示，构件安全等级均为二级。假定，该构件可能分别承受大小相等、方向相反的左风或右风作用。构件AC为等截面钢筋混凝土构件，混凝土C30，钢筋HRB400，as＝as′＝40mm；构件BD为钢构件，在节点B通过预埋件和连接板与构件AC接连接，构件BD的形心通过锚板中心，构件BD满足强度和稳定要求。作用于构件AC上的风荷载设计值为qw；除风荷载外，其他作用的效应忽略不计。假定，构件AC对称配筋，配筋控制截面的内力设计值：弯矩M＝84kN·m、轴力N＝126kN。试问，按正截面承载力计算时，构件AC截面单侧所需的最小纵向钢筋截面面积As（mm2），与下列何项数值最为接近？（　　）提示：①不需要验算最小配筋率；②最不利截面位于AC杆的AB段。A.360B.720C.910D.1080
选项 A.360
B.720
C.910
D.1080
答案 C

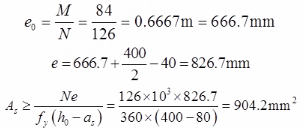

解析 （1）进行力学分析：对照计算简图，可知在左风作用下，AB杆为偏心受拉；在右风作用下，AB杆为偏心受压。（2）左风作用时，根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.2.23条。（3）右风作用时，根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.2.17条，先假定为大偏压，，x＜xb属大偏压。因x＜2as，故应按式（6.2.14）进行计算：综上所述，取As≥904.2mm2。故选择C项。
