某现浇钢筋混凝土梁,混凝土强度等级C30,梁底受拉纵筋按并筋方式配置了2×225

练习题库2022-08-02  36

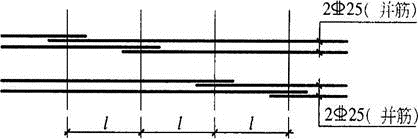

问题 某现浇钢筋混凝土梁,混凝土强度等级C30,梁底受拉纵筋按并筋方式配置了2×225的HRB400普通热轧带肋钢筋。已知纵筋混凝土保护层厚度为40mm,该纵筋配置比设计计算所需的钢筋面积大了20%。该梁无抗震设防要求也不直接承受动力荷载,采取常规方法施工,梁底钢筋采用搭接连接,接头方式如题图所示。若要求同一连接区段内钢筋接头面积不大于总面积的25%。试问,图中所示的搭接接头中点之间的最小间距Z(mm)应与下列何项数值最为接近?(  )A.1400B.1600C.1800D.2000

选项 A.1400
B.1600
C.1800
D.2000

答案 A

解析 根据《混凝土结构设计规范》(GB 50010—2010)(2015年版)第8.3.1条规定,普通钢筋的基本锚固长度按下式计算,lab=α(fy/ft)d=0.14×(360/1.43)×25=881mm。
根据第8.3.2条规定,受拉钢筋的锚固长度应根据锚固条件按下式计算,且不应小于200mm。la=ζalab=(1/1.2)×881=734mm。
根据第8.4.4条规定,纵向受拉钢筋绑扎搭接接头的搭接长度,应根据位于同一连接区段内的钢筋搭接接头面积百分率按下式计算,且不应小于300mm。则搭接长度为:ll=ζllA=1.2×734=881mm。
根据第8.4.3条规定,同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度。
故钢筋绑扎搭接接头连接区段的长度为:l=1.3ll=1.3×881=1145mm。
