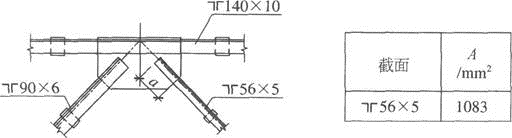

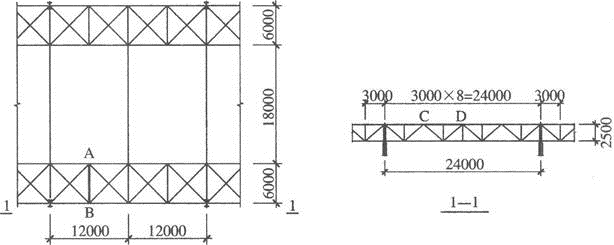

问题 某厂房屋面上弦平面布置如题图所示,钢材采用Q235,焊条采用E43型。腹杆截面采用56×5,角钢与节点板采用两侧角焊缝连接,焊脚尺寸hf=5mm,连接形式如题图所示,如采用受拉等强连接,肢背焊缝连接实际长度a(mm)与下列何项数值最为接近?(  )提示:截面无削弱,肢尖、肢背内力分配比例为3:7。A.140B.160C.290D.300

选项 A.140
B.160
C.290
D.300

答案 B

解析 根据《钢结构设计标准》(GB 50017—2017)表4.4.1、第7.1.1条第3款规定,杆件截面受拉承载力为:N=fAn=215×1083×10-3=232.8kN。
由于采用等强连接,根据表4.4.5、第11.2.2条及计算,由式τf=N/(helw)≤ffw得:
肢背焊缝计算长度:lw=0.7N/(2×0.7hfffw)=0.7×232.8×103/(2×0.7×5×160)=146mm。
根据第11.3.5条第1款规定,8hf=8×5=40<lw,满足要求。规范规定焊缝计算长度等于实际长度减2倍的焊缝高度,则焊缝实际长度为:lw+2hf=146+2×5=156mm。
