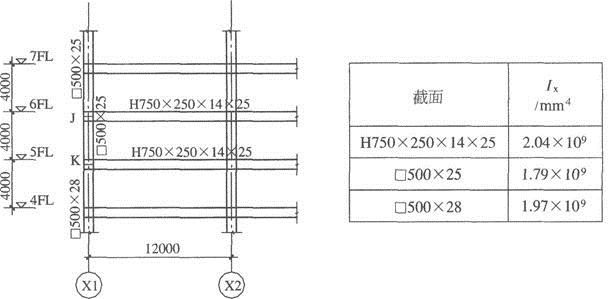

问题 某钢结构办公楼，结构布置如题图所示。框架梁、柱采用Q345，次梁、中心支撑、加劲板采用Q235，楼面采用150mm厚C30混凝土楼板，钢梁顶采用抗剪栓钉与楼板连接。假定，x向平面内与柱JK上、下端相连的框架梁远端为铰接，如题图所示。试问，当计算柱JK在重力作用下的稳定性时，x向平面内计算长度系数与下列何项数值最为接近？（　　）提示：①按《钢结构设计标准》（GB 50017—2017）作答；②结构x向满足强支撑框架的条件，符合刚性楼面假定。A.0.80B.0.90C.1.00D.1.50
选项 A.0.80
B.0.90
C.1.00
D.1.50
答案 B
解析 解法一：根据《钢结构设计标准》（GB 50017—2017）第8.3.1条第2款规定，强支撑框架的框架柱计算长度系数可按式（8.3.1-7）计算。相交于柱上端梁的线刚度之和：（2.04×109×1.5）E/12000＝2.55×105E；相交于上端节点柱的线刚度之和：（1.79×109/4000）E＋（1.79×109/4000）E＝8.95×105E；相交于柱下端梁的线刚度之和：（2.04×109×1.5）E/12000＝2.55×105E；相交于柱下端节点柱的线刚度之和：（1.79×109/4000）E＋（1.97×109/4000）E＝9.4×105E；则K1＝（2.55×105E）/（8.95×105E）＝0.28；K2＝（2.55×105E）/（9.4×105E）＝0.27。代入公式得框架柱计算长度系数为：解法二：根据《钢结构设计标准》（GB 50017标准》（技）第8.3.1条第2款规定，强支撑框架的框架柱计算长度系数可按附录E表E.0.1确定。查表E.0.1可得，μ＝0.902，因此选择B项。
