某五层重点设防类建筑,采用现浇钢筋混凝土框架结构如题图,抗震等级为二级,各柱截面

免费题库2022-08-02  57

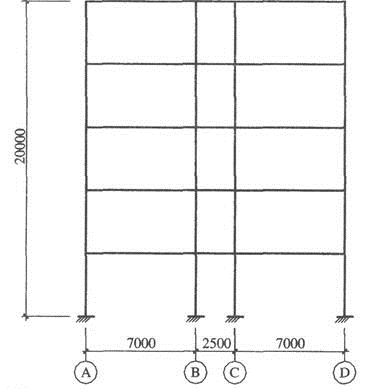

问题 某五层重点设防类建筑,采用现浇钢筋混凝土框架结构如题图,抗震等级为二级,各柱截面均为600mm×600mm,混凝土强度等级C40。(a)计算简图(b)二、三层局部结构布置题图假定,三层平面位于柱KZ2处的梁柱节点,对应于考虑地震作用组合剪力设计值的上柱底部的轴向压力设计值的较小值为2300kN,节点核心区箍筋采用HRB335级钢筋,配置如题图所示,正交梁的约束影响系数ηj=1.5,框架梁as=as'=35mm。试问,根据《混凝土结构设计规范》(GB 50010—2010)(2015年版),此框架梁柱节点核心区的x向抗震受剪承载力(kN)与下列何项数值最为接近?(  )A.800B.1100C.1900D.2200

选项 A.800
B.1100
C.1900
D.2200

答案 D

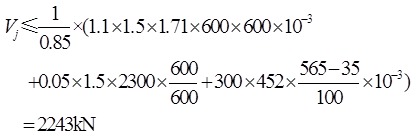

解析 根据《混凝土结构设计规范》(GB 50010—2010)(2015年版)式(11.6.4-2)计算,有:Vj≤(1/γRE)[1.1ηjftbjhj+(0.05ηjNbj/bc)+fyvAsvj(hb0-as′)/s]其中N=2300kN≤0.5×fc×Ac=0.5×19.1×6002×10-3=3438kN根据表11.1.6可得,γR=0.85,则:正交梁对节点的约束影响系数为:ηj=1.5;框架节点核心区的截面高度为:hj=hc=600mm;框架节点核心区的截面有效验算宽度为:bj=bc=600mm;核心区有效验算宽度范围内同一截面验算方向箍筋各肢的全部截面面积为:Asvj=4×113=452mm2;框架梁截面有效高度为:hb0=(700+500)/2-35=565mm,s=100mm。
