问题

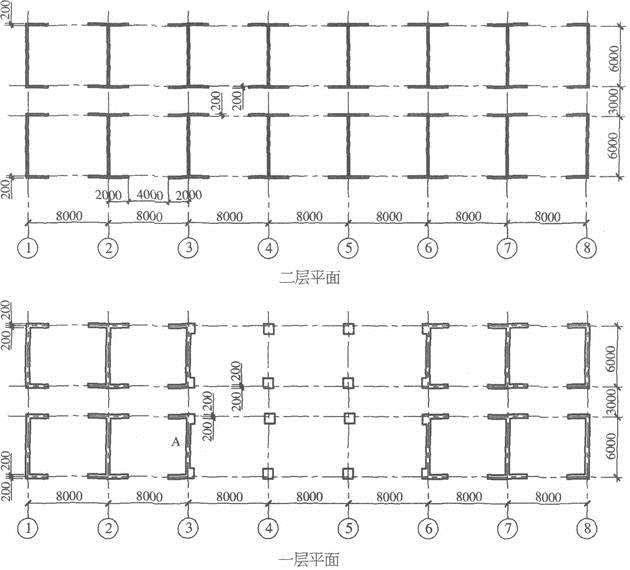

某24层商住楼,现浇钢筋混凝土部分框支剪力墙结构,如题图所示。一层为框支层,层高6.0m,二至二十四层布置剪力墙,层高3.0m,首层室内外地面高差0.45m,房屋总高度75.45m。抗震设防烈度8度,建筑抗震设防类别为丙类,设计基本地震加速度0.20g,场地类别Ⅱ类,结构基本自振周期T1=1.6s。混凝土强度等级:底层墙、柱为C40(fc=19.1N/mm2,ft=1.71N/mm2),板C35(fc=16.7N/mm2,ft=1.57N/mm2),其他层墙、板为C30(fc=14.3N/mm2)。钢筋均采用HRB335级(

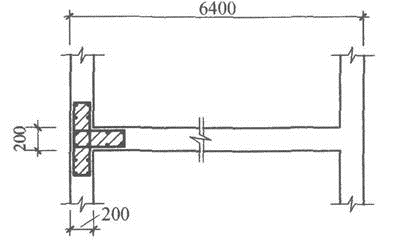

,fy=300N/mm2)。第四层某剪力墙边缘构件如题图所示,阴影部分为纵向钢筋配筋范围,纵筋混凝土保护层厚度为20mm。已知剪力墙轴压比>0.3。试问,该边缘构件阴影部分的纵筋及箍筋为下列何项选项时,才能满足规范、规程的最低抗震构造要求?( )提示:①按《高层建筑混凝土结构技术规程》(JGJ 3—2010)作答。②箍筋体积配箍率计算时,扣除重叠部分箍筋。
选项
答案
A
解析
根据《高层建筑混凝土结构技术规程》(JGJ 3—2010)第3.9.3条表3.9.3可知,底部加强部位的剪力墙抗震等级为一级。根据第10.2.2条规定,带转换层的高层建筑结构,其剪力墙底部加强部位的高度应从地下室顶板算起,宜取至转换层以上两层且不宜小于房屋高度的1/10。底部加强区高度H1=6+2×3=12m;H2=1/10×75.45=7.545m,取大者12m,第四层为底部加强部位的上一层。根据第7.2.14条第1款规定,剪力墙轴压比大于0.2时需设约束边缘构件,即下层约束边缘构件向上的延伸。根据第7.2.15条及表7.2.15注3规定,有翼墙或端柱时,约束边缘构件沿墙肢的长度不应小于翼墙厚度或端柱沿墙肢方向截面高度加300mm,则翼墙外伸长度:300mm;配纵筋阴影范围面积:A=(200+3×300)×200=2.2×105mm2。As=1.2%A=2640mm2,取16
16,As=3218mm2。箍筋λv=0.2,直径不小于
8,间距不大于100mm,ρv=λvfc/fyv=0.2×14.3/300=0.953%。箍筋直径为
10时:
As≥55mm2,取
10,As=78.2mm2。
