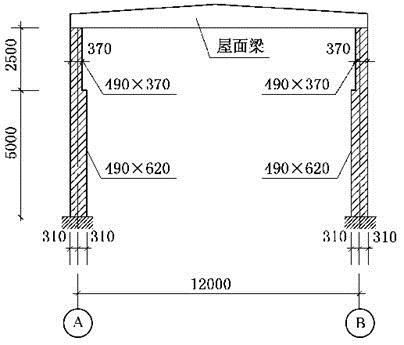

问题 某单层、单跨有吊车砖柱厂房，剖面如题图所示。砖柱采用MU15烧结普通砖、M10混合砂浆砌筑，砌体施工质量控制等级为B级。屋盖为装配式无檩体系钢筋混凝土屋盖，柱间无支撑；静力计算方案为弹性方案，荷载组合考虑吊车作用。当对该变截面柱上段柱垂直于排架方向的高厚比按公式β＝H0/h≤μ1μ2[β]进行验算时，试问，其公式左右端数值与下列何项最为接近？（　　）A.6＜17B.6＜22C.8＜22D.10＜22
选项 A.6＜17
B.6＜22
C.8＜22
D.10＜22
答案 C
解析 根据《砌体结构设计规范》（GB 50003—2011）第5.1.4条规定，对有吊车的房屋，当荷载组合不考虑吊车作用时，变截面柱上段的计算高度可按本规范表5.1.3规定采用。
根据表5.1.3，对于荷载组合考虑吊车作用的单层房屋，变截面柱上段弹性方案垂直排架方向H0＝1.25Hu＝1.25×2500＝3125mm；由于是独立砖柱，柱间无支撑，垂直排架方向表中数值应乘以1.25，故H0＝1.25×1.25×2.5＝3.91m。
根据《砌规》第6.1.1条表6.1.1规定，M10砂浆的柱的允许高厚比[β]＝17。
根据《砌规》第6.1.1条注3规定，验算上柱高厚比时，允许高厚比可按表6.1.1数值乘以1.3后采用，即修正后[β]＝17×1.3＝22.1。
μ1为自承重墙允许高厚比的修正系数，本题为独立柱，不调整，μ1取1.0；μ2为有门窗洞口墙允许高厚比的修正系数，根据第6.1.4条规定取1.0，代入以上数据，得μ1μ2[β]＝22.1。
垂直于排架方向的柱截面边长为h＝490mm。
根据《砌规》第6.1.1条式（6.1.1）规定，高厚比：β＝H0/h＝3.91/0.49＝7.98≈8＜μ1μ2[β]＝22.1≈22。
