某平台钢柱的轴心压力设计值为N=3400kN,柱的计算长度l0x=6m,l0y=
某平台钢柱的轴心压力设计值为N=3400kN,柱的计算长度l0x=6m,l0y=
考试题库
2022-08-02
44
问题

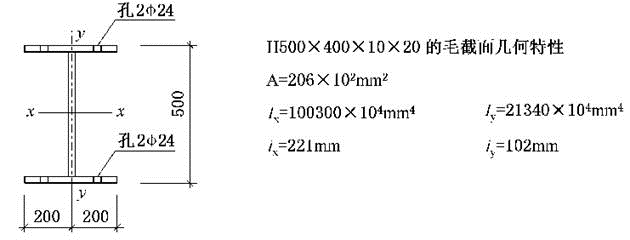

某平台钢柱的轴心压力设计值为N=3400kN,柱的计算长度l0x=6m,l0y=3m。采用焊接工字形截面,截面尺寸如题图所示;翼缘钢板为剪切边,每侧翼缘板上有两个直径d0=24mm的螺栓孔。钢柱采用Q235-B钢制作,采用E43型焊条。
[已过时]假设柱腹板不增设纵向加劲肋加强,且已知腹板的高厚比不符合要求,试问,强度计算时,该柱最大压应力设计值(N/mm2)与下列何项数值最为接近?( )A.165B.170C.180D.190
选项
A.165
B.170
C.180
D.190
答案
D
解析
根据《钢结构设计规范》(GB 50017—2003)第5.4.6条,H形、工字形和箱形截面受压构件的腹饭,其高厚比不符合要求时,可在计算构件的强度和稳定性时将腹板的截面仅考虑计算高度应缘范围内两侧宽度各为
的部分。已知腹板高厚比不满足局部稳定性要求,计算如下:有效毛面积:
有效净面积:Acn=Ae-4×24×20mm2=(200×102-1920)mm2=180.8×102mm2根据第5.1.1条式(11)可得:N/Aen=3400×103/(180.8×102)N/mm2=188 N/mm2。
