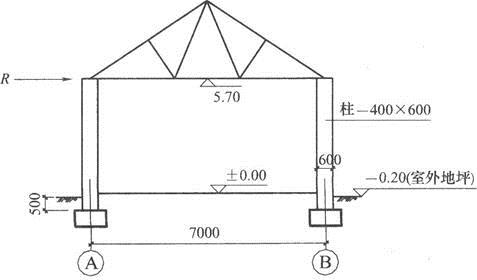

问题 某无吊车单层单跨库房,跨度为7m,无柱间支撑,房屋的静力计算方案为弹性方案,其中间榀排架立面如题图所示。柱截面尺寸为400mm×600mm,采用MU10级单排孔混凝土小型空心砌块、Mb7.5级混合砂浆对孔砌筑,砌块的孔洞率为40%,采用Cb20灌孔混凝土灌孔,灌孔率为100%;砌体施工质量控制等级为B级。假设屋架为刚性杆,其两端与柱铰接。在排架方向由风荷载产生的每榀柱顶水平集中力设计值R=3.5kN;重力荷载作用下柱底反力设计值N=85kN。试问,柱受压承载力φfgA中的φ值,应与下列何项数值最为接近?(  )提示:不考虑柱本身受到的风荷载。A.0.29B.0.31C.0.35D.0.37

选项 A.0.29
B.0.31
C.0.35
D.0.37

答案 C

解析 根据《砌体结构设计规范》(GB50003—2011)第5.1.3条第1款规定,当埋置较深且有刚性地坪时,构件高度可取室外地面下500mm处,则H=5.7+0.2+0.5=6.4m。
根据表5.1.3可得,排架方向构件计算高度:H0=1.5×6.4m=9.6m,根据式(5.1.2-1)计算,高厚比:β=γβH0/h=1.0×9.6/0.6=16,柱底弯矩:M=RH/2=0.5×3.5×6.4=11.2kN·m,根据第5.1.1条,偏心距:e=M/N=11.2×1000/85=131.76mm<0.6y=0.6×300=180mm,则偏心率:e/h=131.76/600=0.2196,查表D.0.1-1,得:φ=0.35。
