  3. 为增加使用面积，在现有一个单层单跨建筑内加建一个全钢结构夹层，该夹层与原建筑结构

为增加使用面积，在现有一个单层单跨建筑内加建一个全钢结构夹层，该夹层与原建筑结构

admin2022-08-02  97
问题 为增加使用面积，在现有一个单层单跨建筑内加建一个全钢结构夹层，该夹层与原建筑结构脱开，可不考虑抗震设防。新加夹层结构选用钢材为Q235B，焊接使用E43型焊条。楼板为SP10D板型，面层做法20mm厚，SP板板端预埋件与次梁焊接。荷载标准值：永久荷载为2.5kN/m2（包括SP10D板自重、板缝灌缝及楼面面层做法），可变荷载为4.0kN/m2。夹层平台结构如题图所示。若次梁按组合梁设计，并采用压型钢板混凝土组合板作翼板，压型钢板板肋垂直于次梁，混凝土强度等级为C20，抗剪连接件采用材料等级为4.6级的d＝19mm圆柱头螺栓。已知组合次梁上跨中最大弯矩点与支座零弯矩点之间钢梁与混凝土翼板交界面的纵向剪力Vs＝665.4kN；螺栓抗剪连接件承载力设计值折减系数βv＝0.54。试问，组合次梁上连接螺栓的个数，应与下列何项数值最为接近？（　　）提示：按完全抗剪连接计算。A.20B.34C.42D.46
选项 A.20
B.34
C.42
D.46
答案 C

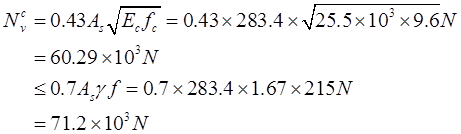

解析 螺栓截面面积As＝3.14×192/4＝283.4mm2。根据《钢结构设计标准》（GB50017—2017）式（14.3.1－1）计算，一个抗剪连接件承受承载力设计值为：考虑压型钢板板肋垂直于次梁，螺栓抗剪连接件承载力设计值应予以折减：βvNvc＝0.54×60.29×103＝32.56×103N，则沿次梁半跨所需连接螺栓为：n＝Vs/（βvNvc）＝665.4/32.56＝20.44，取21个，故在次梁全长上连接螺栓应为2×n＝42（个）。
